Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer

Detail produk:

Tempat asal: Cina
Nama merek: SSI-HDCZ
Sertifikasi: manufacture certificate
Nomor model: Disesuaikan

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1
Harga: US $1,500,000-5,000,000/ Set
Kemasan rincian: Kasus kayu atau telanjang
Waktu pengiriman: 6 bulan setelah menerima uang muka
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 40 set / tahun
Harga terbaik Kontak

Informasi Detail

bahan: baja karbon lukisan: sesuai dengan ISO12944
warna: saran oleh pengguna kapasitas: 1000 ton/jam
keuntungan: kinerja tinggi karakter: tahan lama
keuntungan: biaya rendah
Cahaya Tinggi:

1000 t/h penumpuk batubara reclaimer

,

ISO12944 stacker batubara reclaimer

,

baja karbon stacker cum reclaimer

Deskripsi Produk

Pengenalan stacker dan reclaimer melingkar



,Ringkasan

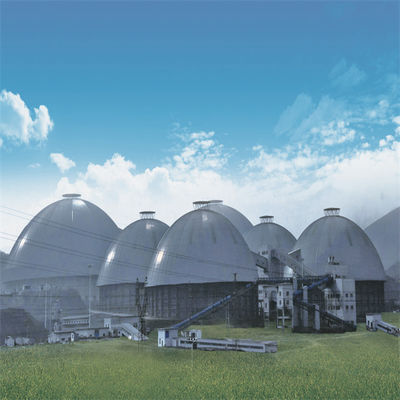

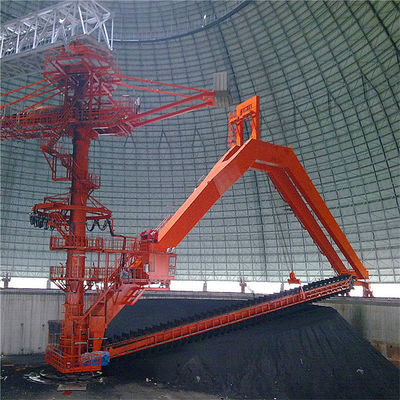

Circular gantry scraper stacker dan reclaimer terutama digunakan dalam bahan bangunan, batu bara, metalurgi, tenaga listrik, pelabuhan dan industri lainnya, dan sebagian besar digunakan untuk menumpuk batu kapur atau batu bara dan bahan curah lainnya.Kantilever penumpuk dilengkapi dengan konveyor sabuk, yang melewati atap kisi struktur baja dari gudang penyimpanan melingkar dari konveyor sabuk pada trestle, dan bahan input menyelesaikan penumpukan kerucut cincin melalui konveyor sabuk pada kantilever penumpuk;Reclaimer menyelesaikan pekerjaan reklamasi melalui tiga proses linkinge: sistem perjalanan, sistem luffing dan sistem scraper.Scraper reclaimer menggores material ke dalam hopper berbentuk kerucut di bawah kolom tengah di sepanjang kemiringan tumpukan, dan mengeluarkan material melalui pengumpan bergetar dan konveyor sabuk bawah tanah.

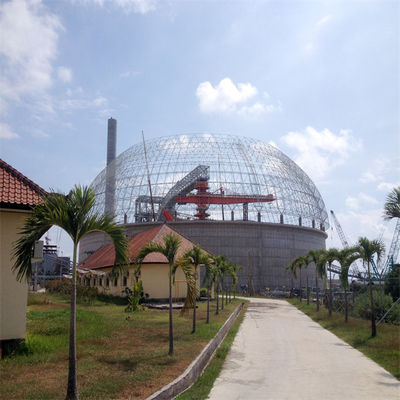

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 0

, Komponen utama stacker dan reclaimer melingkar

1. Susun struktur baja, konveyor sabuk kantilever

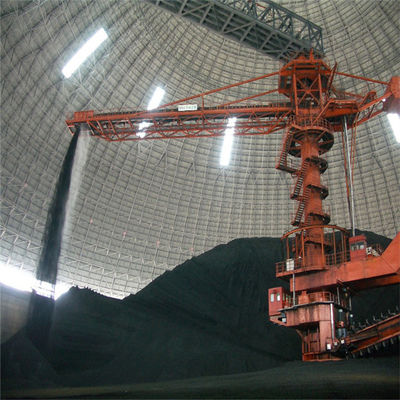

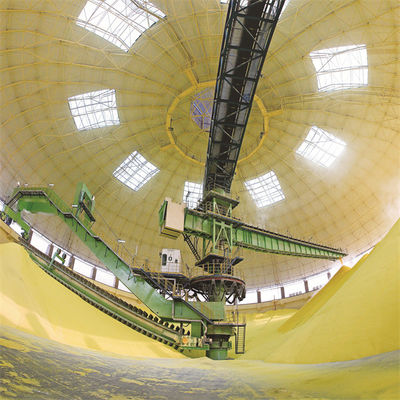

Penumpuk kantilever mengambil kolom tengah sebagai pusat, salah satu ujungnya adalah konveyor sabuk dengan struktur baja kantilever, dan ujung lainnya adalah kotak penyeimbang.Bagian tengah slewing slewing dihubungkan dengan kolom tengah dengan bantalan slewing, dan stacker dapat berputar dengan menghubungkan pinion pada driver slewing dengan roda gigi di kolom tengah.Bahan-bahan yang masuk ke tempat penyimpanan melingkar diturunkan di kepala konveyor sabuk kantilever dan langsung ditumpuk ke tempat penyimpanan.Penumpuk berputar pada sudut tertentu untuk penumpukan lereng sampai ditumpuk menjadi tumpukan annular.

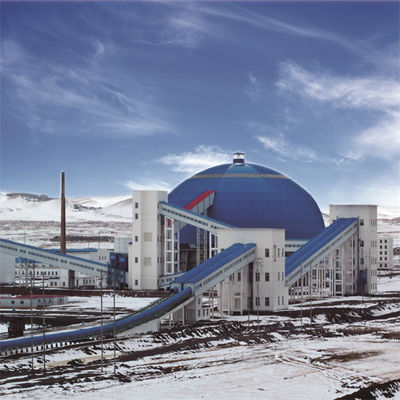

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 1

Ada dua tipe struktural utama penumpuk kantilever, tipe tetap kantilever dan tipe luffing kantilever.

Perbandingan dua jenis stacker :

(1) Keuntungan dari stacker tetap adalah struktur sederhana dan biaya rendah.Kerugiannya adalah ketika bagian bawah stacker tidak ditumpuk atau tumpukan material rendah, perbedaannya sangat besar, dan debu di stockyard lebih parah (bahkan dengan sistem semprot).

(2) Penumpuk luffing menggunakan silinder hidrolik untuk menaikkan atau menurunkan kantilever.Keunggulannya adalah cantilever dapat naik turun sesuai dengan tinggi susun untuk mengurangi jatuhnya material dan menghindari debu beterbangan.Selain itu, dapat mengurangi ketinggian kolom tengah dan mengurangi biaya.Kerugiannya adalah strukturnya lebih kompleks.

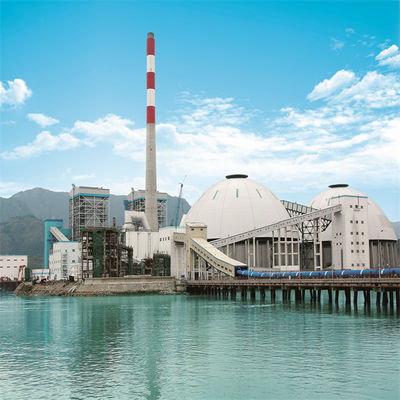

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 2



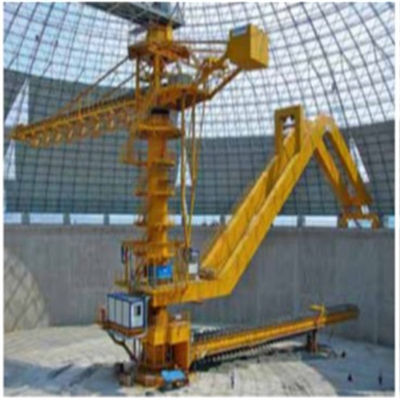

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 3

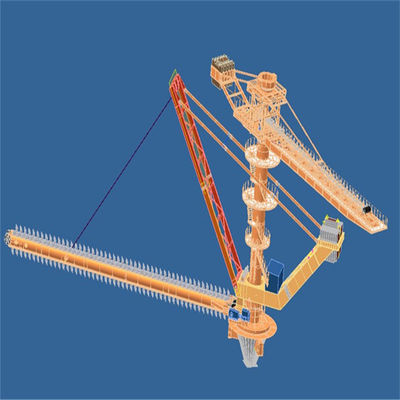

2.King kolom dan mekanisme slewing stacker melingkar dan reclaimer

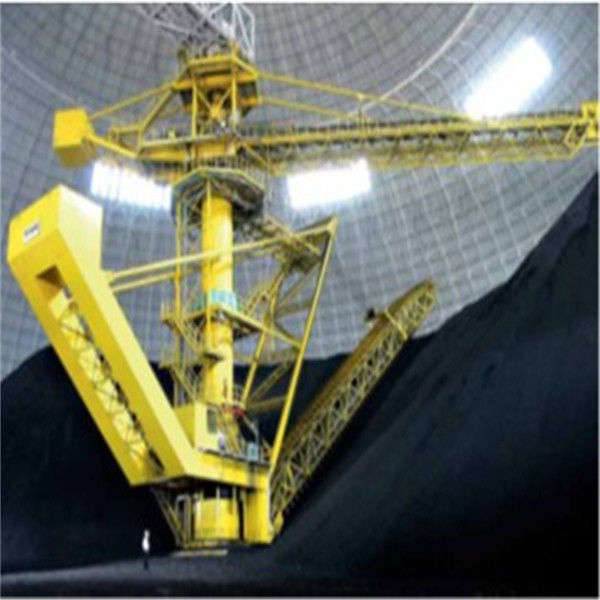

(1) Kolom raja penumpuk reclaimer terletak di tengah tempat penyimpanan melingkar.Ini adalah komponen penting dari stacker reclaimer.Tidak hanya menanggung beban komponen utama dan trestle input, tetapi juga merupakan pusat pemasangan komponen.Oleh karena itu, persyaratan proses pembuatan dan pemasangannya sangat tinggi.Itu terbuat dari pelat baja yang digulung menjadi bentuk silinder dan dilas dan dirakit.Model utilitas dilengkapi dengan struktur baja susun, bantalan gelinding untuk bagian putar susun, dan seret kabel yang menghubungkan berbagai komponen peralatan
(2) Bagian atas kolom raja adalah bagian putar susun, bagian atas yang terhubung dengan trestle konveyor sabuk memasuki stockyard melingkar melalui bantalan putar dan berfungsi sebagai titik dukungan untuk beban trestle, dan bagian bawah terhubung dengan kolom tengah melalui bantalan putar.
(3) Untuk memungkinkan perangkat bantalan slewing menanggung gaya vertikal yang besar, gaya horizontal dan momen guling, jenis penyangga bantalan slewing diadopsi.Bantalan putar dilindungi oleh penutup debu.Strukturnya dapat beradaptasi dengan lingkungan kerja yang keras dan memiliki fungsi pencegahan debu, pencegahan perendaman air, pengisian bahan bakar, pembersihan dan pemeliharaan.

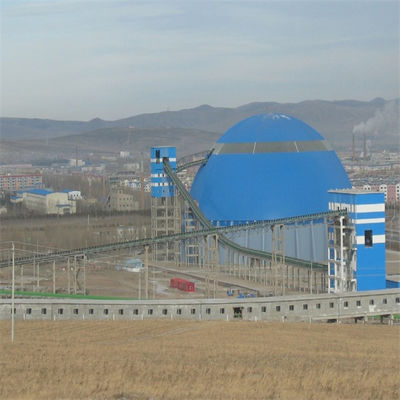

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 4

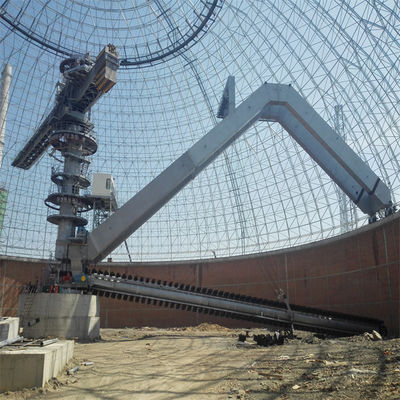

3. Penumpuk gantry

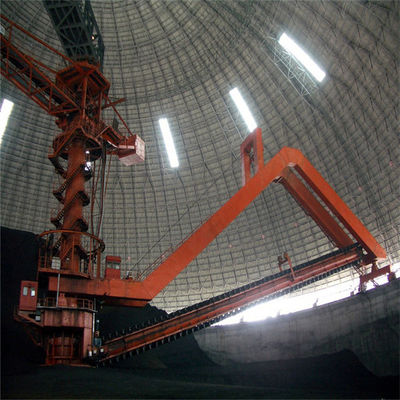

Reclaimer scraper gantry terutama terdiri dari gantry, mekanisme perjalanan, mekanisme luffing reklamasi dan reclaimer scraper.Gantry adalah komponen utama dari dukungan rotasi, luffing dan beban dari scraper reclaimer.Scraper reclaimer diatur di bawah gantry.Mekanisme luffing mengadopsi jenis winch mekanis, dan salah satu ujung gantry dihubungkan dengan kolom tengah dengan bantalan rol, Ujung lainnya didukung pada jalur melingkar di bagian atas dinding penahan stockyard, dan rotasi reclaimer adalah didorong oleh roda perjalanan di trek melingkar.Reclaimer gantry memiliki struktur yang kuat, dan sebagian besar berat gantry ditanggung oleh dinding penahan, yang secara signifikan meningkatkan status tegangan kolom tengah dan membuat operasi lebih andal .
Mekanisme perjalanan terdiri dari kelompok roda penggerak, sistem deteksi dan kontrol listrik bepergian, dan sistem pelumasan.Mempertimbangkan persyaratan gerakan dua arah gantry ayun di bawah kondisi yang paling tidak menguntungkan, dua roda penggerak digunakan sebagai roda penggerak.Set roda digerakkan secara mekanis oleh pengaturan kecepatan frekuensi variabel.Pengaturan kecepatan stepless dari kecepatan travel kerja dan kecepatan travel non-kerja (untuk memastikan operasi normal dan aman dari reclaimer stacker melingkar, atur kecepatan lambat dan cepat masing-masing sesuai dengan kondisi operasi di tempat, yaitu kecepatan travel kerja dan travel non-kerja kecepatan).Untuk memastikan bahwa tekanan gantry masuk akal dan tekanan roda dari setiap kelompok roda di bawah gantry adalah sama, gantry berengsel dengan dua kelompok roda, dan setiap titik engsel mengadopsi melalui tipe poros.Selain itu, bantalan sambungan digunakan pada sambungan antara gantry dan struktur berjalan untuk memastikan gantry dapat secara otomatis beradaptasi dengan perubahan lintasan.Pelumasan setiap bantalan pendukung dan poros engsel dari mekanisme perjalanan mengadopsi pelumasan terpusat gemuk.

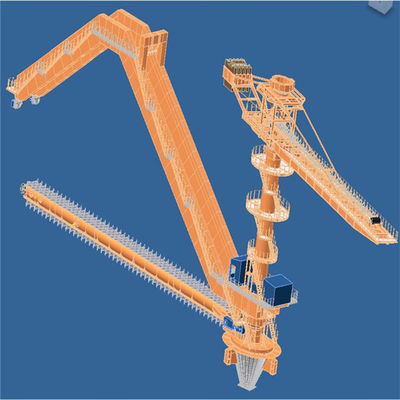

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 5

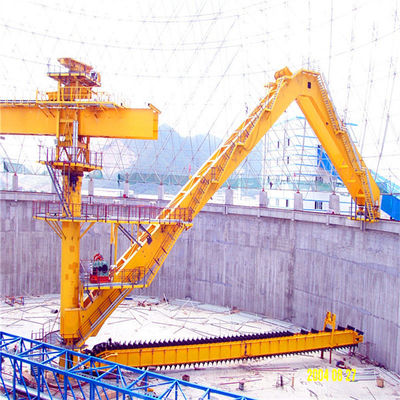

4. Mekanisme luffing reclaimer:
Mekanisme luffing terdiri dari perangkat penggerak, rakitan drum, tali kawat baja ganda dan sistem deteksi dan kontrol listrik pitching.Operasi luffing scraper reclaimer diselesaikan melalui mekanisme pitching, sehingga mencapai tujuan reclaiming berlapis.
Mekanisme luffing menggunakan tali kawat baja ganda berliku tunggal, dan mekanisme keseimbangan diadopsi di persimpangan dua tali kawat baja untuk memastikan bahwa tegangan tali kawat baja kiri dan kanan seimbang dan pekerjaan lebih aman.
Perangkat penggerak mekanisme luffing digerakkan secara mekanis oleh konversi frekuensi dan pengaturan kecepatan untuk secara akurat mengontrol variasi amplitudo, sehingga dapat mengontrol perubahan jumlah reklamasi.Untuk memastikan keamanan dan posisi mekanisme pitching yang akurat dan andal, perangkat penggerak mengadopsi sistem pengereman ganda

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 6



5.Scraper reclaimer

(1) Scraper reclaimer mengadopsi sproket untuk menggerakkan rantai roller, dan kemudian rantai roller mendorong scraper untuk merebut kembali.Metode ini memiliki traksi besar, resistansi linier kecil, dan daya tahan.Ini adalah metode reklamasi yang mengintegrasikan reklamasi dan transportasi.
(2) Pengikis dipasang pada mekanisme rantai ganda, dan sproket digerakkan oleh motor di bagian belakang untuk gerakan melingkar.Pengikis menggores bahan di bagian bawah penumpuk ke dalam corong berbentuk kerucut di bagian bawah kolom raja.
(3) Scraper mengadopsi struktur pelat terlipat dengan kemiringan ke depan di kedua sisi, yang dilas oleh pelat baja dan memiliki kekuatan dan kekakuan yang cukup.Ada gesekan gigi di kedua sisi scraper.Struktur ini dapat memotong material secara lateral paling efektif, dan pengikis tidak menempel pada material dan tidak memiliki pengembalian.Tubuh scraper dan rantai roller dihubungkan oleh baut berkekuatan tinggi, yang nyaman untuk perawatan dan pembongkaran.Rantai dapat dibagi menjadi rantai built-in dan rantai eksternal sesuai dengan posisi penempatan roller.Dibandingkan dengan rantai bawaan, rantai eksternal memiliki keunggulan kebisingan rendah dan bebas perawatan
(4) Perangkat penggerak scraper terdiri dari motor, peredam, kopling hidrolik, dll. Perangkat penggerak tahan benturan dan nyaman untuk perawatan.Perangkat penggerak dilengkapi dengan keamanan ganda listrik dan perlindungan kelebihan beban, dan dilengkapi dengan perangkat penyerap goncangan yang baik.
(5) Perangkat penegang scraper reclaimer diatur pada sproket kepala.Perangkat penegang adalah penegang hidrolik, dengan tegangan konstan dan pengoperasian serta penyesuaian yang mudah.

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 7



6. Sistem hidrolik

Sistem hidraulik stacker reclaimer terutama mencakup sistem hidraulik stacker luffing, sistem hidraulik pengencang rantai scraper, dan sistem hidraulik pengencangan manual konveyor sabuk
Sistem hidraulik kontrol luffing terdiri dari unit motor pompa utama, unit katup kontrol, silinder oli, rakitan tangki oli, aksesori hidraulik, dan pipa hidraulik.Pipa silinder luffing dilengkapi dengan katup pengaman pipa pecah dan kelompok katup pengaman.
Sistem hidrolik kontrol silinder penegang terdiri dari grup motor pompa, grup katup kontrol, akumulator, silinder oli, rakitan tangki oli, aksesori hidraulik, dan pipa hidraulik.Ketegangan silinder penegang dapat disesuaikan dengan katup pengurang tekanan yang sesuai.

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 87. Sistem pelumasan

Sistem pelumasan terpusat dari stacker reclaimer terdiri dari mekanisme stacker, mekanisme reclaimer, mekanisme sproket pengangkut scraper (rantai bawaan) dan mekanisme roda gigi terbuka.
Titik pelumasan mekanisme penumpukan: bantalan besar slewing atas dan bawah, titik engsel silinder oli, titik engsel lengan susun, dan bantalan drum.Metode pelumasan: sistem pelumasan terpusat garis ganda otomatis / progresif, dengan kontrol PLC.
Titik pelumasan mekanisme reklamasi: bantalan besar putar bawah, blok katrol luffing dari lengan reklamasi, mekanisme perjalanan, dll.
Metode pelumasan: sistem pelumasan terpusat garis ganda otomatis / progresif, dengan kontrol PLC.
Sistem pelumasan penjatuhan oli dari sproket pengangkut scraper terdiri dari tangki oli, sakelar level cairan, sakelar elektromagnetik, katup pengatur penjatuhan oli, dan aksesori pipa, yang terutama mewujudkan pelumasan oli rantai pengangkut pengikis di kedua sisi.
Metode pelumasan: pelumasan tetesan oli otomatis, jumlah tetesan oli yang dapat disesuaikan, dan kontrol PLC
Mode pelumasan roda gigi terbuka putar: pelumasan tetesan oli otomatis, dan jumlah pelumasan dikendalikan oleh PLC.

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 9



8. Sistem kontrol debu semprotan air

Sistem pengontrol debu semprotan air pada stacker reclaimer terdiri dari pompa booster, pipa, filter, katup manual, katup listrik, katup periksa, katup pembuangan otomatis, pengukur tekanan, flowmeter, pengukur ketinggian air, dan grup nosel semprot.
Kedudukan dan fungsi kelompok nosel adalah sebagai berikut:
Di sekitar bagian luar hopper bawah di kepala konveyor sabuk susun lengan, grup nosel menyemprotkan air untuk membentuk tirai air payung untuk mengontrol debu yang dihasilkan dengan menumpuk di semprotan.
2) Penerimaan material dari konveyor sabuk susun kantilever tertutup dalam saluran pemandu.Semprotkan air pada grup nosel untuk mengontrol debu di saluran pemandu tertutup.
3) Sistem semprotan bantu: terutama terdiri dari dua penyemprot jarak jauh, yang dipasang di kolom tengah reclaimer stacker.Kepala lengan penumpuk tambahan dapat secara efektif menekan debu di tempat penyimpanan.

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 10

9.spesifikasi gantry bucket wheel stacker dan reclaimer

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 11

Stacking and Reclaiming Equipment Circular Stockyard Stacker and Reclaimer 12
