Stacker Stockyard Kapasitas 600tph Dan Reclaimer Untuk Material Massal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | SSI-HDCZ |
| Sertifikasi: | manufacture certificate |
| Nomor model: | Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | US $500,000-5,000,000/ Set |
| Kemasan rincian: | Kasus kayu atau telanjang |
| Waktu pengiriman: | 6 bulan setelah menerima uang muka |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 40 set / tahun |
|
Informasi Detail |
|||
| Produk: | Stockyard Stacker dan Reclaimer | lukisan: | PPG |
|---|---|---|---|
| Warna: | Merah | Kapasitas: | 600 ton/jam |
| motor: | merek Eropa | Sumber daya: | 380V 50Hz |
| pekerjaan baja: | baja berkualitas tinggi | penanganan bahan: | Batu bara |
| Cahaya Tinggi: | Stacker dan Reclaimer 600tph,Reclaimer Stacker Portal Material Massal |
||
Deskripsi Produk
Penumpuk dan reclaimer stockyard berkapasitas 600tph untuk penumpukan dan reklamasi material curah

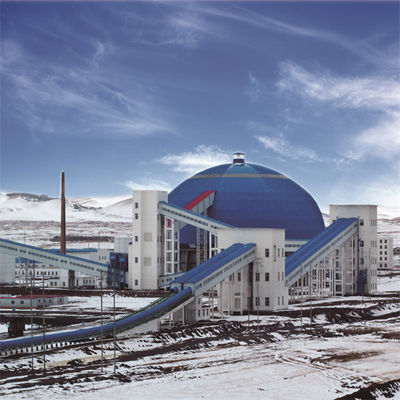

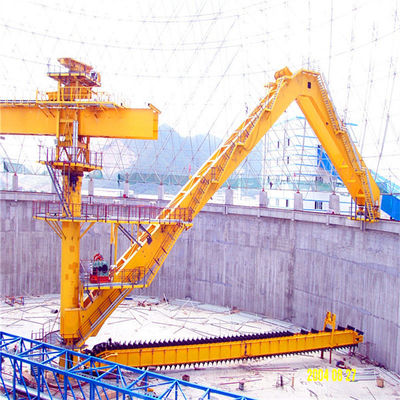

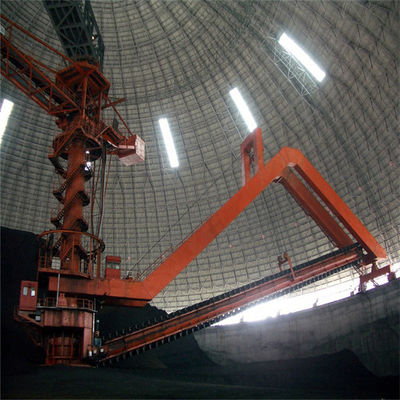

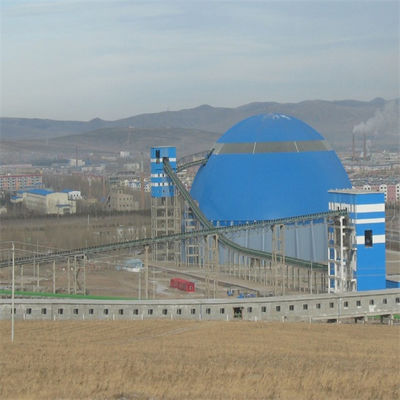

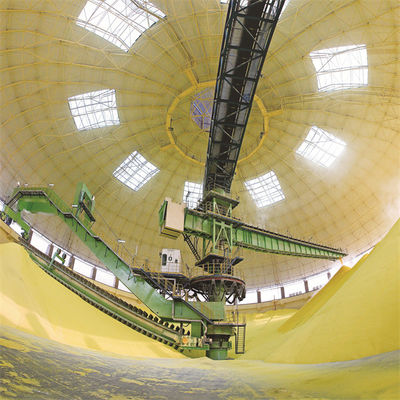

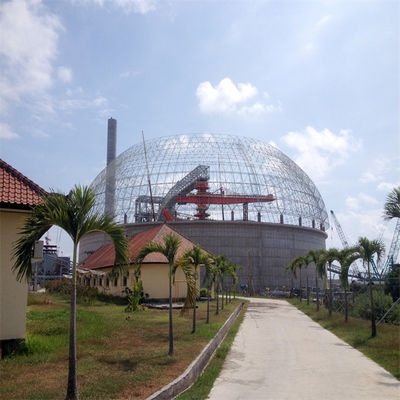

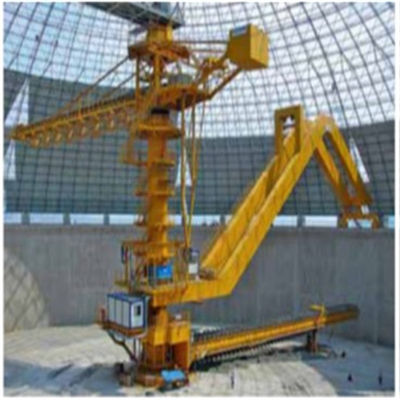

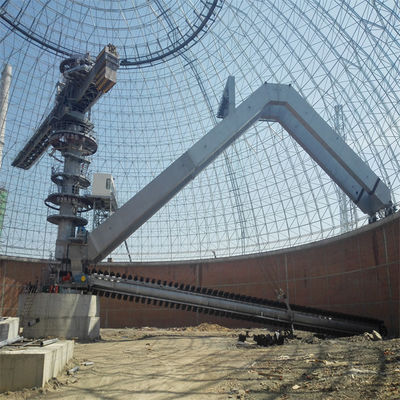

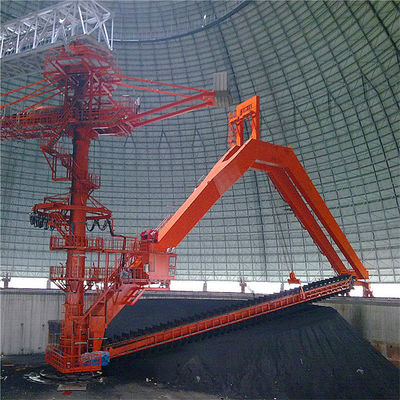

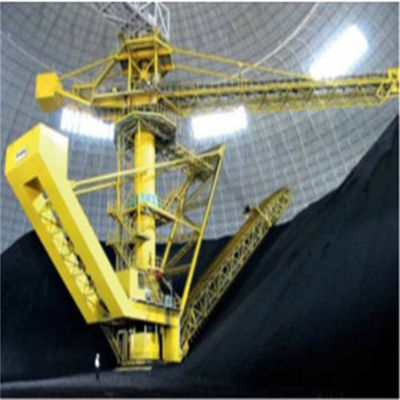

Circular gantry scraper stacker dan reclaimer terutama digunakan dalam bahan bangunan, batu bara, metalurgi, tenaga listrik, pelabuhan, dan industri lainnya, dan sebagian besar digunakan untuk menumpuk batu kapur atau batu bara dan bahan curah lainnya.Kantilever penumpuk dilengkapi dengan konveyor sabuk, yang melewati atap kisi struktur baja dari gudang penyimpanan melingkar dari konveyor sabuk pada trestle, dan bahan masukan menyelesaikan penumpukan kerucut cincin melalui konveyor sabuk pada kantilever penumpuk;Reclaimer menyelesaikan pekerjaan reklamasi melalui tiga proses yang menghubungkan: sistem perjalanan, sistem luffing, dan sistem scraper.Scraper reclaimer menggores material ke dalam hopper berbentuk kerucut di bawah kolom tengah di sepanjang kemiringan tumpukan dan mengeluarkan material melalui pengumpan bergetar dan konveyor sabuk bawah tanah.
Fitur
| produk | Stacker dan Reclaimer |
| lukisan | PPG |
| warna | merah |
| kapasitas | 600 ton/jam |
| karakter | tugas berat |
| keuntungan | desain yang kuat |
| keuntungan | perawatan yang rendah |
| penanganan bahan | batu bara atau batu kapur |

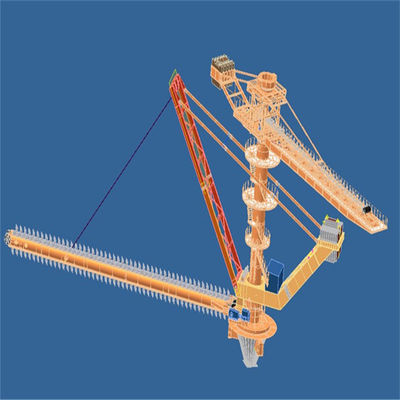

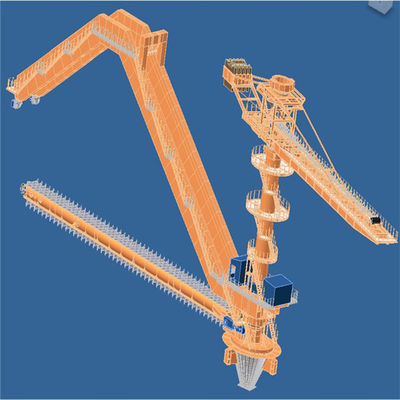

Komponen utama stacker dan reclaimer melingkar
1. Susun struktur baja, konveyor sabuk kantilever

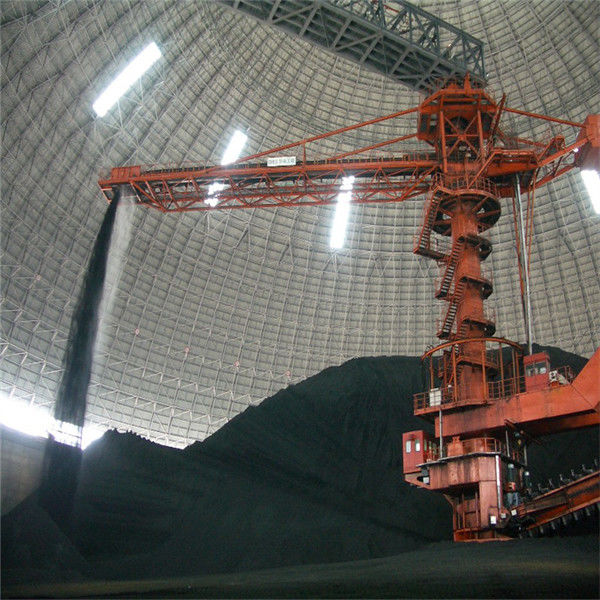

Penumpuk kantilever mengambil kolom tengah sebagai pusat, salah satu ujungnya adalah konveyor sabuk dengan struktur baja kantilever, dan ujung lainnya adalah kotak penyeimbang.Bagian tengah slewing slewing dihubungkan dengan kolom tengah dengan bantalan slewing, dan stacker dapat berputar dengan menghubungkan pinion pada driver slewing dengan roda gigi di kolom tengah.Bahan-bahan yang masuk ke tempat penyimpanan melingkar diturunkan di kepala konveyor sabuk kantilever dan langsung ditumpuk ke tempat penyimpanan.Penumpuk berputar pada sudut tertentu untuk penumpukan lereng sampai ditumpuk menjadi tumpukan melingkar.
Ada dua tipe struktural utama penumpuk kantilever, tipe tetap kantilever dan tipe luffing kantilever.
Perbandingan dua jenis stacker:
(1) Keuntungan dari stacker tetap adalah struktur sederhana dan biaya rendah.Kerugiannya adalah ketika bagian bawah stacker tidak ditumpuk atau tumpukan material rendah, perbedaannya sangat besar, dan debu di stockyard lebih parah (bahkan dengan sistem semprot).
(2) Penumpuk luffing menggunakan silinder hidrolik untuk menaikkan atau menurunkan kantilever.Keunggulannya adalah cantilever dapat naik turun sesuai dengan tinggi susun untuk mengurangi jatuh material dan menghindari debu beterbangan.Selain itu, dapat mengurangi ketinggian kolom tengah dan mengurangi biaya.Kerugiannya adalah strukturnya lebih kompleks.
2. Kolom raja dan mekanisme slewing dari stacker dan reclaimer melingkar
(1) Kolom raja dari stacker reclaimer terletak di tengah tempat penyimpanan melingkar.Ini adalah komponen penting dari stacker reclaimer.Tidak hanya menanggung beban komponen utama dan trestle input, tetapi juga merupakan pusat pemasangan komponen.Oleh karena itu, persyaratan proses pembuatan dan pemasangannya sangat tinggi.Itu terbuat dari pelat baja yang digulung menjadi bentuk silinder dan dilas dan dirakit.Model utilitas dilengkapi dengan struktur baja susun, bantalan gelinding untuk bagian putar susun, dan seret kabel yang menghubungkan berbagai komponen peralatan
(2) Bagian atas kolom raja adalah bagian putar susun, bagian atasnya dihubungkan dengan trestle conveyor belt yang memasuki stockyard melingkar melalui bantalan putar dan berfungsi sebagai titik dukungan untuk beban trestle, dan bagian bawah terhubung dengan kolom tengah melalui bantalan putar.
(3) Untuk memungkinkan perangkat bantalan slewing menanggung gaya vertikal besar, gaya horizontal, dan momen guling, jenis penyangga bantalan slewing diadopsi.Bantalan putar dilindungi oleh penutup debu.Strukturnya dapat beradaptasi dengan lingkungan kerja yang keras dan memiliki fungsi pencegahan debu, pencegahan perendaman air, pengisian bahan bakar, pembersihan, dan pemeliharaan.
