Sistem Bongkar Muat Kapal Jenis Sabuk Untuk Bongkar Muat Kargo Massal Dari Kapal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | SSI |
| Sertifikasi: | manufacture certificate |
| Nomor model: | disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | US $1,500,000-5,000,000/ Set |
| Kemasan rincian: | Kasus kayu atau telanjang |
| Waktu pengiriman: | 6 bulan setelah menerima uang muka |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 20 set / tahun |
|
Informasi Detail |
|||
| Produk: | Sistem Bongkar Kapal | lukisan: | PPG |
|---|---|---|---|
| Warna: | saran oleh pengguna | DFT: | 315um |
| Kapasitas: | 800 ton/jam | Keuntungan: | kinerja tinggi |
| keuntungan: | biaya rendah | penanganan bahan: | bahan massal |
| Cahaya Tinggi: | Sistem Bongkar Muat Kapal Tipe Sabuk,Lingkungan Laut Pembongkar Kapal Mekanis,Jenis Sabuk Pembongkaran Kapal Grab |
||
Deskripsi Produk
Sistem Bongkar Muat Kapal Jenis Sabuk Kargo Massal Pembongkaran Kapal Penanganan Material Massal Pembongkaran Kapal
Pembongkaran kapal tipe jembatan diferensial mekanis (listrik) adalah rangkaian peralatan bongkar muat yang efektif, andal, dan berkinerja tinggi yang disesuaikan dengan bisnis pelabuhan dan terminal yang menangani kargo curah kering.

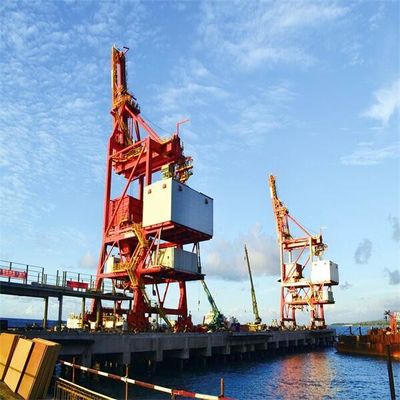

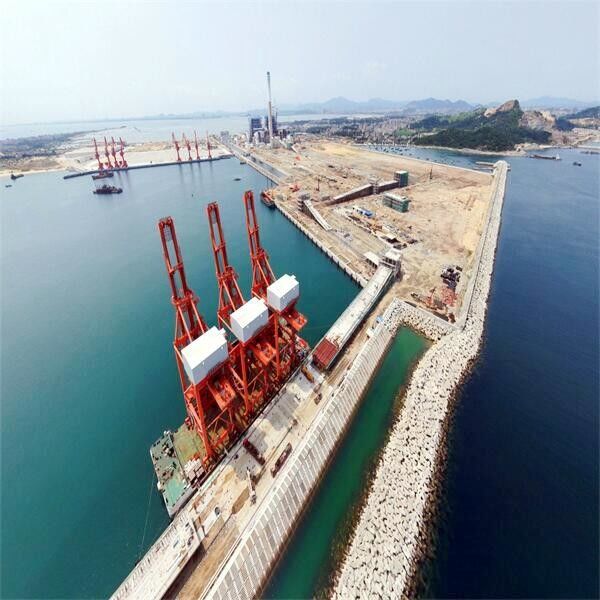

Pembongkaran kapal dipasang di pelabuhan, membongkar muatan curah kering (batubara, bijih, bubuk mineral, semen, kokas, abu, biji-bijian dll) dari palka kapal melalui ember ambil.Mengosongkan kargo curah kering ke hopper, kemudian ke ban berjalan melalui hopper.Dengan ban berjalan, kargo curah kering diangkut ke tempat penyimpanan untuk disimpan.
Pembongkaran kapal tipe jembatan termasuk tipe troli self-propelled dan tipe troli penarik tali kawat.Jenis troli gambar tali kawat termasuk jenis troli utama dan tambahan dan jenis troli empat drum diferensial.Diferensial tipe troli empat drum termasuk diferensial mekanis tipe troli empat drum dan diferensial elektrik tipe troli empat drum.
Pembongkaran kapal tipe jembatan diferensial mekanis (listrik) paling maju dan banyak digunakan saat ini.Sistem pengangkatannya, sistem pembukaan dan sistem penarikannya, dikendalikan oleh empat drum.Itu dirancang khusus untuk mengkhususkan diri dalam solusi penanganan massal profesional yang memberikan tingkat kinerja yang sangat tinggi.
| model | Troli self-propelled | Troli utama dan tambahan | Diferensial mekanis | Diferensial listrik |
| bobot(%) | 100% | 80% | 60~65% | 60% |
| stabilitas | 1.4 | 1.5 | 1.7~1.8 | 1.7~1.8 |
| Tali kawatpanjang | 1 | 6 | 2.5 | 2.5 |
| Konsumsi daya | 1 | 2.5 | 1.1 | 1.2 |
| Pengoperasian biaya(%) | 100% | 95% | 90% | 90% |
| Kesalahan dan pemeliharaan | Kerusakan kecepatan tinggi dan keras ke menjaga | Tingkat kerusakan rendah dan mudah dirawat tetapi sistem tali kawat rumit | Sistem tali kawat sederhana, peredam gigi mudah diganti adalah desain khusus,sulit untuk dipertahankan dan diubah | Sistem tali kawat sederhana,peredam gigi adalah standar,mudah dirawat,sistem kelistrikan rumit |
| Biaya pokok dan fasilitas (%) | 100% | 95% | 85% | 85% |
| model | Diferensial mekanis | Diferensial listrik |
| berat (t) | 1100 | 1050 |
|
Jarak rel(m) Jarak roda(m) |
18~28 18 |
18~28 18 |
|
jumlah roda Tekanan roda T Sopir KW |
40 50 7.5*10 |
40 50 7.5*10 |
| Mekanisme luffing KW | 90~110 | 90~110 |
| Mekanisme empat drum KW |
Mulai 2X500KW Lari315KW |
4*400 |
| Spesifikasi kapal unloader | ||||||||||||||||
| kapal | kapasitas | waktu bongkar | kapasitas angkat dari ambil |
berat ambil tunggal |
siklus waktu |
satu siklus | kepadatan bahan massal |
rel jarak |
rel | roda tekanan |
memperpanjang jarak jangkauan dari ambil |
jangkauan belakang jarak ambil |
mengangkat kecepatan |
penurunan kecepatan |
kereta dorong kecepatan |
bepergian kecepatan |
| DWT | th | jam | T | T | s | t/m3 | m | kn | m | m | m/mnt | m/mnt | m/mnt | m/mnt | ||
| 1000 | 340 | 2.94 | 10 | 5.5 | 61.82 | 58.23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5~10 | 12,5~48 | 7.3~28 | 67,42~71,43 | 52.56-53.4 | 0,8~0,9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8~16 | 100~160 | 120~190 | 150~240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14.8 | 67.57 | 53.28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20.00 | 22~30 | 13.3~14.8 | 55,56~67,57 | 53,28~64,8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
| 30000 | 1250 | 24.00 | 32 | 19.6 | 63,78 | 56.448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800~1600 | 21,88~43,75 | 22~40.5 | 12.8~25 | 62,52~76,19 | 54~57.6 | 0,85~0,95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
| 50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67,35 | 56.16~60 | 0,85~0,95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
| 70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0,85~0,9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16,5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
| 100000 | 1000~1800 | 55,56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
| 150000 | 1800~2100 | 71,42~83,33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0,90~2,4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |

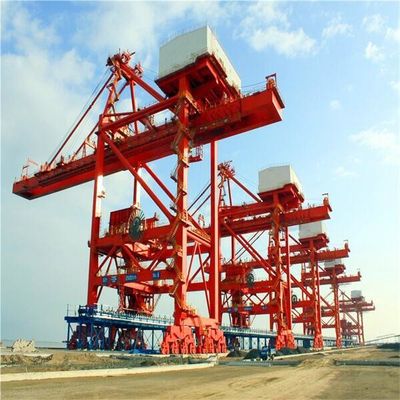

Struktur utama bongkar muat kapal ambil tipe jembatan
Mekanisme bongkar muat kapal grab tipe jembatan
1. Mekanisme perjalanan
Metode mengemudi mekanisme perjalanan adalah multi drive.Mekanisme perjalanan terdiri dari perangkat mengemudi, perangkat pendukung perjalanan dan perangkat perlindungan keselamatan.Perangkat pendukung perjalanan mengadopsi kelompok roda dengan balok keseimbangan, roda mengadopsi roda bantalan gelinding dengan tepi roda ganda, dan jumlah roda penggerak tidak boleh kurang dari 50% dari jumlah total roda.
Sebagian besar unit penggerak adalah reduksi tiga dalam satu, yang juga dapat digabungkan dengan reduksi, rem, dan motor melalui kopling
2. Struktur utama pembongkaran kapal tipe jembatan
Sambungan struktur baja utama unloader kapal mengadopsi sambungan kaku, dan kekakuan seluruh mesin cukup kuat.
Baja penampang-T rolling diadopsi untuk gelagar depan dan belakang kapal unloader dan balok rel troli tanpa las fillet, untuk menghindari retak lelah las yang mungkin terjadi saat roda troli digulung maju mundur.
