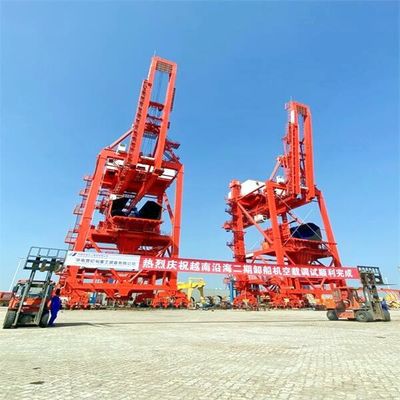

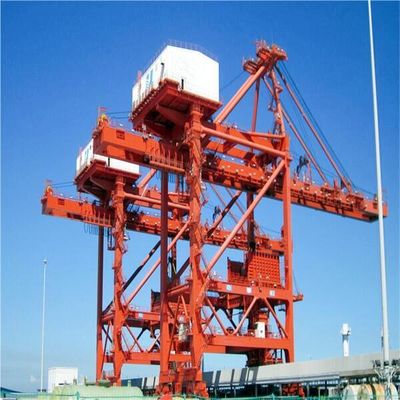

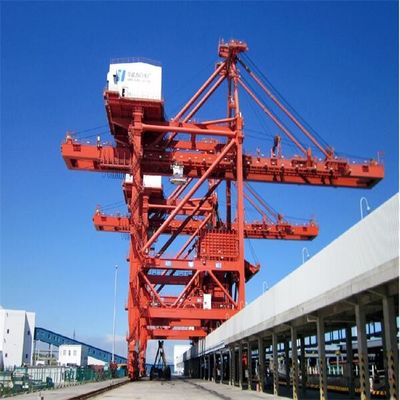

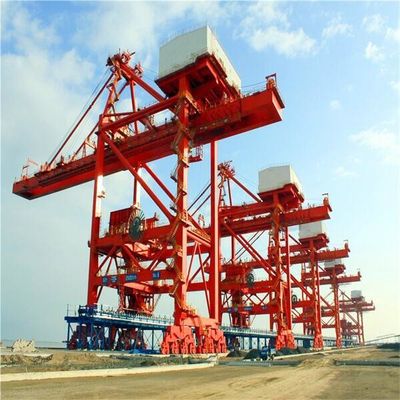

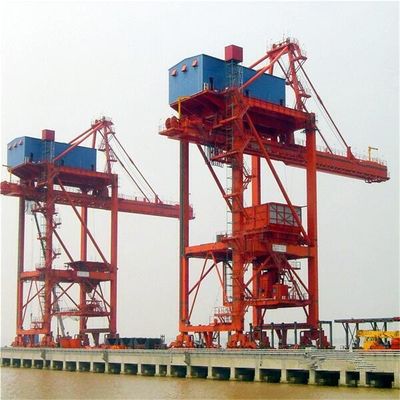

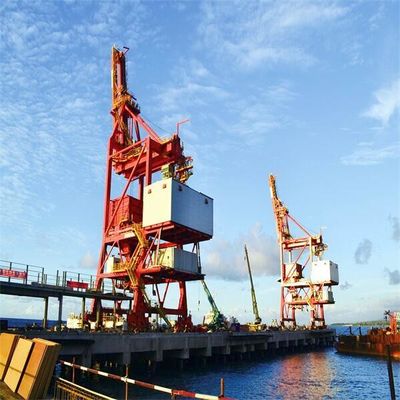

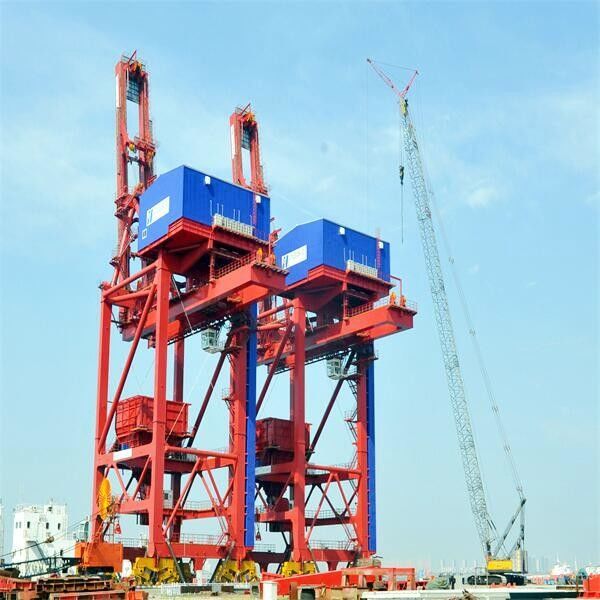

Rail Mounted Grab Type Ship Unloader Untuk Penanganan Material Massal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | SSI |
| Sertifikasi: | manufacture certificate |
| Nomor model: | Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | US $1,500,000-5,000,000/ Set |
| Kemasan rincian: | telanjang |
| Waktu pengiriman: | 6 bulan setelah menerima uang muka |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 20 set / tahun |
|
Informasi Detail |
|||
| Produk: | Sistem Pembongkar Kapal | lukisan: | merek internasional |
|---|---|---|---|
| Warna: | buatan penjahit | Kapasitas: | 1000t/jam |
| Aplikasi: | penanganan material massal | motor: | ABB |
| price: | reasonable | lokasi: | Pelabuhan |
| Cahaya Tinggi: | Ambil Sistem Bongkar Kapal Bucket,Pembongkar Kapal Grab yang Dipasang di Rel,Pembongkaran Jenis Grab Material Massal |
||
Deskripsi Produk

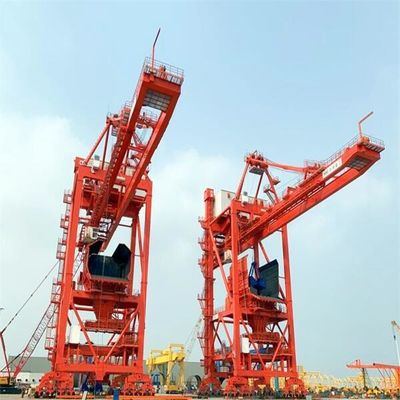

Sistem Pembongkar Kapal Grab Type Ship Unloader untuk Penanganan Massal Rail Mounted Ship Unloader
Pembongkaran kapal tipe jembatan diferensial mekanis (listrik) adalah rangkaian peralatan bongkar muat yang efektif, andal, dan berkinerja tinggi yang disesuaikan dengan bisnis pelabuhan dan terminal yang menangani kargo curah kering.

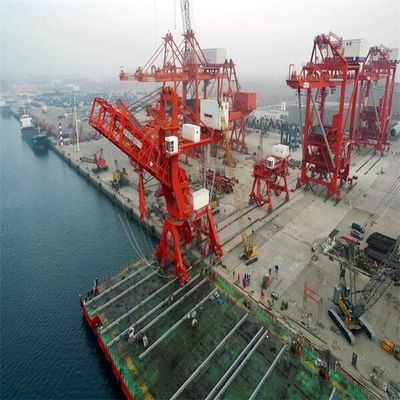

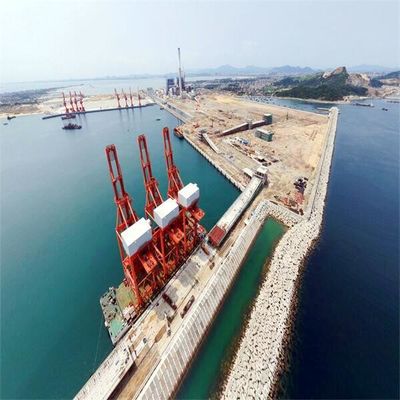

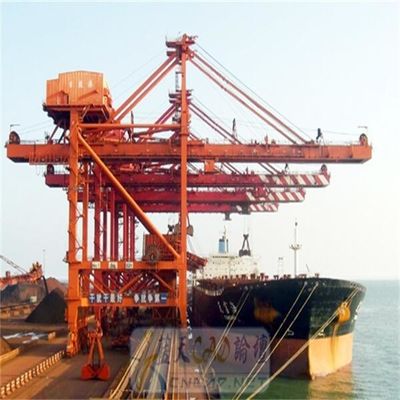

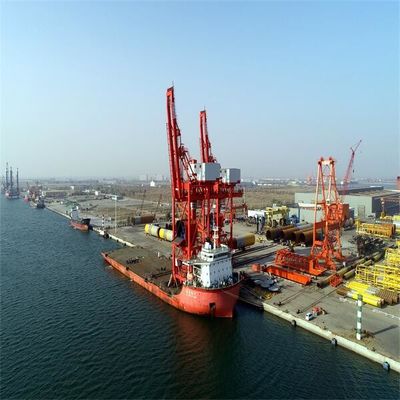

Pembongkaran kapal dipasang di pelabuhan, membongkar muatan curah kering (batubara, bijih, bubuk mineral, semen, kokas, abu, biji-bijian dll) dari palka kapal melalui ember ambil.Mengosongkan kargo curah kering ke hopper, kemudian ke ban berjalan melalui hopper.Dengan ban berjalan, kargo curah kering diangkut ke tempat penyimpanan untuk disimpan.
Pembongkaran kapal tipe jembatan termasuk tipe troli self-propelled dan tipe troli penarik tali kawat.Jenis troli gambar tali kawat termasuk jenis troli utama dan tambahan dan jenis troli empat drum diferensial.Diferensial tipe troli empat drum termasuk diferensial mekanis tipe troli empat drum dan diferensial elektrik tipe troli empat drum.
Pembongkaran kapal tipe jembatan diferensial mekanis (listrik) paling maju dan banyak digunakan saat ini.Sistem pengangkatannya, sistem pembukaan dan sistem penarikannya, dikendalikan oleh empat drum.Itu dirancang khusus untuk mengkhususkan diri dalam solusi penanganan massal profesional yang memberikan tingkat kinerja yang sangat tinggi.
| model | Troli self-propelled | Troli utama dan tambahan | Diferensial mekanis | Diferensial listrik |
| bobot(%) | 100% | 80% | 60~65% | 60% |
| stabilitas | 1.4 | 1.5 | 1.7~1.8 | 1.7~1.8 |
| Tali kawatpanjang | 1 | 6 | 2.5 | 2.5 |
| Konsumsi daya | 1 | 2.5 | 1.1 | 1.2 |
| Pengoperasian biaya(%) | 100% | 95% | 90% | 90% |
| Kesalahan dan pemeliharaan | Kerusakan kecepatan tinggi dan keras ke menjaga | Tingkat kerusakan rendah dan mudah dirawat tetapi sistem tali kawat rumit | Sistem tali kawat sederhana, peredam gigi mudah diganti adalah desain khusus,sulit untuk dipertahankan dan diubah | Sistem tali kawat sederhana,peredam gigi adalah standar,mudah dirawat,sistem kelistrikan rumit |
| Biaya pokok dan fasilitas (%) | 100% | 95% | 85% | 85% |
| model | Diferensial mekanis | Diferensial listrik |
| berat (t) | 1100 | 1050 |
|
Jarak rel(m) Jarak roda(m) |
18~28 18 |
18~28 18 |
|
jumlah roda Tekanan roda T Sopir KW |
40 50 7.5*10 |
40 50 7.5*10 |
| Mekanisme luffing KW | 90~110 | 90~110 |
| Mekanisme empat drum KW |
Mulai 2X500KW Lari315KW |
4*400 |
| Spesifikasi kapal unloader | ||||||||||||||||
| kapal | kapasitas | waktu bongkar | kapasitas angkat dari ambil |
berat ambil tunggal |
siklus waktu |
satu siklus | kepadatan bahan massal |
rel jarak |
rel | roda tekanan |
memperpanjang jarak jangkauan dari ambil |
jangkauan belakang jarak ambil |
mengangkat kecepatan |
penurunan kecepatan |
kereta dorong kecepatan |
bepergian kecepatan |
| DWT | th | jam | T | T | s | t/m3 | m | kn | m | m | m/mnt | m/mnt | m/mnt | m/mnt | ||
| 1000 | 340 | 2.94 | 10 | 5.5 | 61.82 | 58.23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5~10 | 12,5~48 | 7.3~28 | 67,42~71,43 | 52.56-53.4 | 0,8~0,9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8~16 | 100~160 | 120~190 | 150~240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14.8 | 67.57 | 53.28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20.00 | 22~30 | 13.3~14.8 | 55,56~67,57 | 53,28~64,8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
| 30000 | 1250 | 24.00 | 32 | 19.6 | 63,78 | 56.448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800~1600 | 21,88~43,75 | 22~40.5 | 12.8~25 | 62,52~76,19 | 54~57.6 | 0,85~0,95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
| 50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67,35 | 56.16~60 | 0,85~0,95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
| 70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0,85~0,9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16,5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
| 100000 | 1000~1800 | 55,56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
| 150000 | 1800~2100 | 71,42~83,33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0,90~2,4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |
Struktur utama bongkar muat kapal ambil tipe jembatan
Mekanisme bongkar muat kapal grab tipe jembatan
1. Mekanisme perjalanan
2. Struktur utama pembongkaran kapal tipe jembatan
3. Sistem hopper
4. Ambil mekanisme pengangkat ember (diferensial mekanis empat drum)
5.Grab ember (sistem reeving tali kawat)
6. Mekanisme luffing
7. Sistem reeving tali kawat dari mekanisme luffing
8. Perangkat pengait pengaman kantilever
9. Sistem reeving tali kawat dari troli dukungan tali kawat
Ikhtisar proses produksi
