Sistem stacker dan reclaimer Kapasitas 3000 Tph Untuk Pembangkit Listrik

Deskripsi Produk

Sistem penumpukan dan reklamasi kapasitas 3000 tph untuk pembangkit listrik

1. Ringkasan pengantar

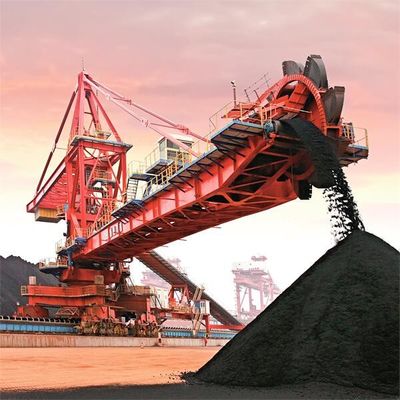

Reclaimer stacker roda bucket dapat melakukan fungsi penumpukan terus menerus, reklamasi, pencampuran dan penyimpanan partikel curah dan bahan baku blok.Ini banyak digunakan dalam penyimpanan bahan dan sistem transportasi tenaga listrik, metalurgi, bahan bangunan, industri kimia, pelabuhan, batu bara, biji-bijian dan industri lainnya.Ini adalah peralatan umum di perusahaan industri besar dan menengah.

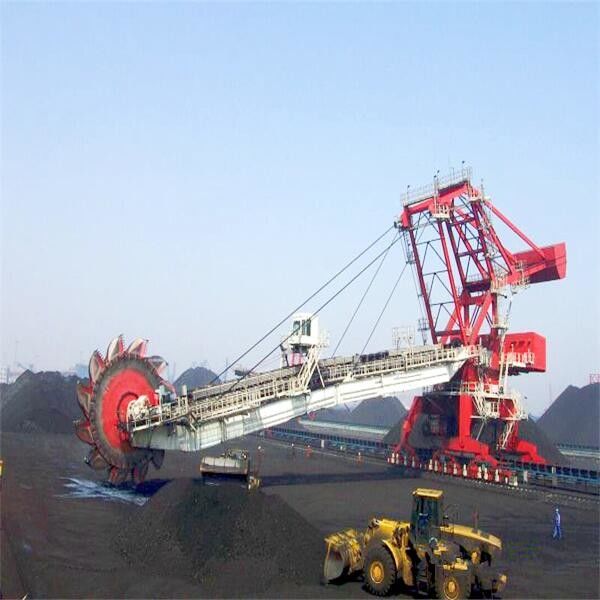

Bucket wheel stacker reclaimer terutama terdiri dari bucket wheel, slewing, boom raise, walking, cantilever belt conveyor, dan struktur logam, mobil ekor, struktur tambahan, hopper pusat, sistem penyemprotan debu, sistem pelumasan, sistem kelistrikan, perangkat catu daya dan segera.

Dengan menyesuaikan struktur mobil ekor (mobil ekor tunggal tetap, mobil ekor setengah berbaring, mobil ekor berbaring penuh, mobil ekor silang, mobil ekor ganda, dll.), reclaimer penumpuk roda ember dapat mewujudkan banyak fungsi, seperti susun, reklamasi melalui , reklamasi turn back, shunting, through dan sebagainya, untuk memenuhi persyaratan kondisi kerja yang berbeda.

2. Bentuk struktural dari seluruh mesin

Mesin bucket wheel berukuran sedang dan kecil mengadopsi bentuk keseimbangan keseluruhan, dengan sedikit titik engsel yang dapat digerakkan dan tingkat kegagalan yang rendah.Kursi engsel tengah dari superstruktur dilengkapi dengan bantalan sambungan bebas pelumasan, dengan beban kerja perawatan yang lebih sedikit.Untuk mesin roda ember besar, jenis keseimbangan bergerak sebagian besar diadopsi, terutama mengingat sudut kemiringan rangka kantilever kecil dan perubahan pusat gravitasi relatif terhadap suprastruktur kecil.

Fitur

GA (mobil ekor split tetap)

GA (mobil ekor fungsi penuh)

3. Bagian utama dari stacker dan reclaimer

1. Mekanisme perjalanan

Tiga dalam satu peredam dengan tunggal

2. Mekanisme roda ember

3. Mekanisme luffing

(1) Mekanisme roda bucket umumnya mengadopsi transmisi hidrolik dan pitching silinder hidrolik.Gerakan pitching mulus tanpa benturan.Pastikan tidak ada kebocoran pada sistem hidrolik.

(2) Komponen utama sistem hidrolik adalah produk merek terkenal internasional.

(3) Silinder hidrolik diferensial kerja ganda diadopsi, dan bantalan geser spherical self-lubricating bebas perawatan dipasang pada titik engsel silinder.Saluran masuk dan keluar oli atas dan bawah silinder oli dilengkapi dengan katup pecah anti pipa.Ketika pipa putus, silinder oli akan terkunci secara otomatis, dan kantilever tidak akan jatuh, untuk memastikan keamanan sistem.

(4) Boom dilengkapi dengan batang pengaman.Saat memperbaiki atau mengganti silinder oli, boom dipasang dengan batang pengaman untuk memastikan keamanan selama perawatan.

(5) Perangkat keamanan

• Dua sakelar batas level diatur pada posisi batas atas dan bawah dari kantilever pitching.
• Sudut kemiringan kantilever dapat ditampilkan di dalam kabin.
• Kedua sisi kantilever dilengkapi dengan perangkat pelindung untuk mencegah kantilever bertabrakan dengan tumpukan material.
• Seluruh sistem sirkuit oli dilengkapi dengan alat pengaman untuk mencegah pecahnya pipa oli.

Silinder hidrolik dan stasiun pompa hidrolik mekanisme pitching

4. Mekanisme slewing

5. Konveyor sabuk kantilever

6. Struktur logam atas

7. Mobil tripper

8. kabel drum
