Sistem Penumpukan Dan Reklamasi Stockyard Edaran Untuk Penumpukan Dan Reklamasi Batubara

Deskripsi Produk

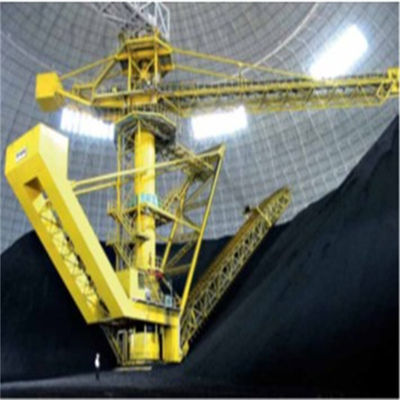

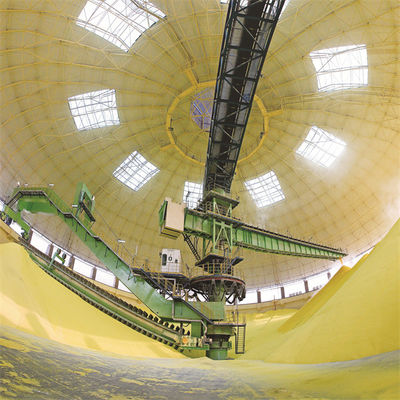

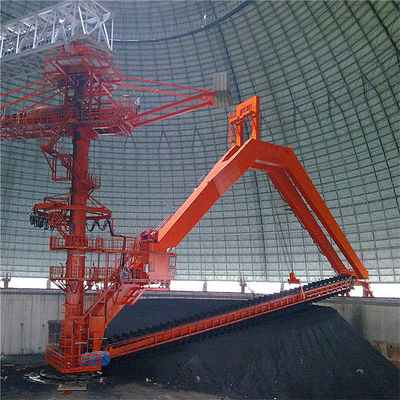

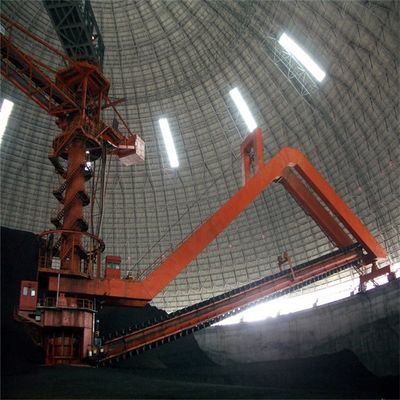

Sistem penumpukan dan reklamasi stockyard melingkar untuk penumpukan dan reklamasi batubara



pengantar



Circular gantry scraper stacker dan reclaimer terutama digunakan dalam bahan bangunan, batu bara, metalurgi, tenaga listrik, pelabuhan, dan industri lainnya, dan sebagian besar digunakan untuk menumpuk batu kapur atau batu bara dan bahan curah lainnya.Kantilever penumpuk dilengkapi dengan konveyor sabuk, yang melewati atap kisi struktur baja dari gudang penyimpanan melingkar dari konveyor sabuk pada trestle, dan bahan masukan menyelesaikan penumpukan kerucut cincin melalui konveyor sabuk pada kantilever penumpuk;Reclaimer menyelesaikan pekerjaan reklamasi melalui tiga proses yang menghubungkan: sistem perjalanan, sistem luffing, dan sistem scraper.Scraper reclaimer menggores material ke dalam hopper berbentuk kerucut di bawah kolom tengah di sepanjang kemiringan tumpukan dan mengeluarkan material melalui pengumpan bergetar dan konveyor sabuk bawah tanah.































Fitur

proyek	Reclaimer Roda Bucket
lukisan	PPG
warna	merah
kapasitas	800 t/karakter berat
karakter	tugas berat
keuntungan	rendah pemeliharaan-manfaat rendah
keuntungan	biaya rendah
aplikasi	penanganan batubara

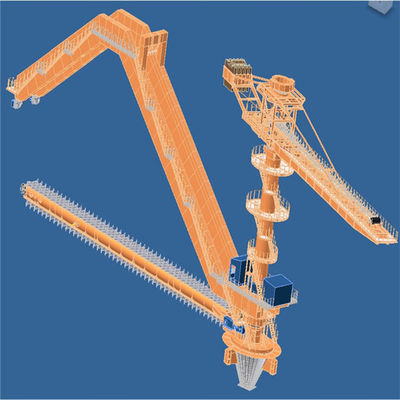

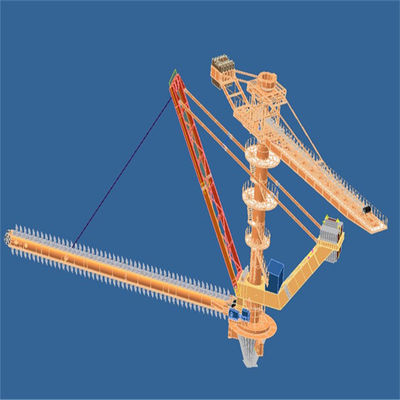

Komponen utama stacker dan reclaimer melingkar

1. Susun struktur baja, konveyor sabuk kantilever

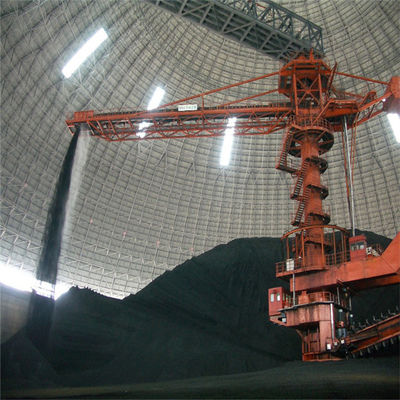

Penumpuk kantilever mengambil kolom tengah sebagai pusat, salah satu ujungnya adalah konveyor sabuk dengan struktur baja kantilever, dan ujung lainnya adalah kotak penyeimbang.Bagian tengah slewing slewing dihubungkan dengan kolom tengah dengan bantalan slewing, dan stacker dapat berputar dengan menghubungkan pinion pada driver slewing dengan roda gigi di kolom tengah.Bahan-bahan yang masuk ke tempat penyimpanan melingkar diturunkan di kepala konveyor sabuk kantilever dan langsung ditumpuk ke tempat penyimpanan.Penumpuk berputar pada sudut tertentu untuk penumpukan lereng sampai ditumpuk menjadi tumpukan melingkar.



Ada dua tipe struktural utama penumpuk kantilever, tipe tetap kantilever dan tipe luffing kantilever.

Perbandingan dua jenis stacker:

(1) Keuntungan dari stacker tetap adalah struktur sederhana dan biaya rendah.Kerugiannya adalah ketika bagian bawah stacker tidak ditumpuk atau tumpukan material rendah, perbedaannya sangat besar, dan debu di stockyard lebih parah (bahkan dengan sistem semprot).

(2) Penumpuk luffing menggunakan silinder hidrolik untuk menaikkan atau menurunkan kantilever.Keunggulannya adalah cantilever dapat naik turun sesuai dengan tinggi susun untuk mengurangi jatuh material dan menghindari debu beterbangan.Selain itu, dapat mengurangi ketinggian kolom tengah dan mengurangi biaya.Kerugiannya adalah strukturnya lebih kompleks.



























































2. Kolom raja dan mekanisme slewing dari stacker dan reclaimer melingkar

(1) Kolom raja dari stacker reclaimer terletak di tengah tempat penyimpanan melingkar.Ini adalah komponen penting dari stacker reclaimer.Tidak hanya menanggung beban komponen utama dan trestle input, tetapi juga merupakan pusat pemasangan komponen.Oleh karena itu, persyaratan proses pembuatan dan pemasangannya sangat tinggi.Itu terbuat dari pelat baja yang digulung menjadi bentuk silinder dan dilas dan dirakit.Model utilitas dilengkapi dengan struktur baja susun, bantalan gelinding untuk bagian putar susun, dan seret kabel yang menghubungkan berbagai komponen peralatan
(2) Bagian atas kolom raja adalah bagian putar susun, bagian atasnya dihubungkan dengan trestle conveyor belt yang memasuki stockyard melingkar melalui bantalan putar dan berfungsi sebagai titik dukungan untuk beban trestle, dan bagian bawah terhubung dengan kolom tengah melalui bantalan putar.
(3) Untuk memungkinkan perangkat bantalan slewing menanggung gaya vertikal besar, gaya horizontal, dan momen guling, jenis penyangga bantalan slewing diadopsi.Bantalan putar dilindungi oleh penutup debu.Strukturnya dapat beradaptasi dengan lingkungan kerja yang keras dan memiliki fungsi pencegahan debu, pencegahan perendaman air, pengisian bahan bakar, pembersihan, dan pemeliharaan.































































3. Penumpuk gantry

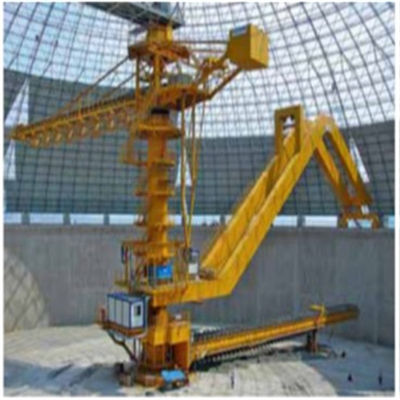

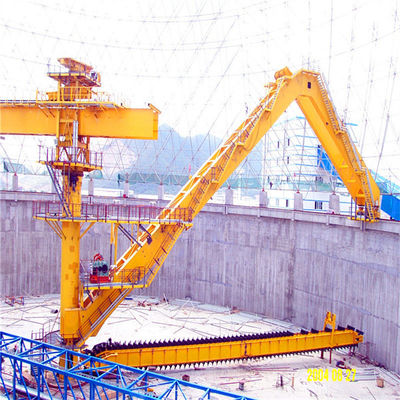

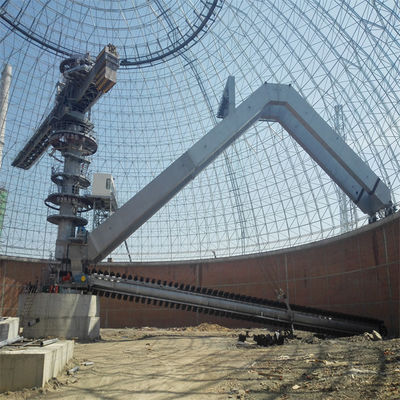

Reclaimer scraper gantry terutama terdiri dari gantry, mekanisme perjalanan, mekanisme luffing reklamasi, dan reclaimer scraper.Gantry adalah komponen utama dari rotasi, luffing, dan dukungan beban dari scraper reclaimer.Scraper reclaimer diatur di bawah gantry.Mekanisme luffing mengadopsi tipe winch mekanis, dan salah satu ujung gantry dihubungkan dengan kolom tengah oleh bantalan rol, Ujung lainnya didukung pada lintasan melingkar di bagian atas dinding penahan stockyard, dan rotasi reclaimer digerakkan oleh roda perjalanan di jalur melingkar.Reclaimer gantry memiliki struktur yang kuat, dan sebagian besar berat gantry ditanggung oleh dinding penahan, yang secara signifikan meningkatkan status tegangan kolom tengah dan membuat operasi lebih andal.
Mekanisme perjalanan terdiri dari kelompok roda penggerak, sistem deteksi dan kontrol listrik perjalanan, dan sistem pelumasan.Mempertimbangkan persyaratan gerakan dua arah dari gantry ayun di bawah kondisi yang paling tidak menguntungkan, dua roda berjalan digunakan sebagai roda penggerak.Wheelset digerakkan secara mekanis oleh pengaturan kecepatan frekuensi variabel.Pengaturan kecepatan stepless dari kecepatan travel kerja dan kecepatan travel nonworking (untuk memastikan operasi normal dan aman dari reclaimer stacker melingkar, atur kecepatan lambat dan cepat masing-masing sesuai dengan kondisi operasi di tempat, yaitu kecepatan travel kerja dan kecepatan travel nonworking).Untuk memastikan bahwa tekanan gantry masuk akal dan tekanan roda dari setiap kelompok roda di bawah gantry adalah sama, gantry berengsel dengan kelompok roda dua, dan setiap titik engsel mengadopsi tipe poros.Selain itu, bantalan sambungan digunakan pada sambungan antara gantry dan struktur berjalan untuk memastikan gantry dapat secara otomatis beradaptasi dengan perubahan lintasan.Pelumasan setiap bantalan pendukung dan poros engsel dari mekanisme perjalanan mengadopsi pelumasan terpusat gemuk.

















































































4. Mekanisme luffing reclaimer:
Mekanisme luffing terdiri dari perangkat penggerak, rakitan drum, tali kawat baja ganda, dan sistem deteksi dan kontrol listrik pitching.Operasi luffing dari scraper reclaimer diselesaikan melalui mekanisme pitching, untuk mencapai tujuan reclaiming berlapis.
Mekanisme luffing menggunakan tali kawat baja ganda berliku tunggal, dan mekanisme keseimbangan diadopsi di persimpangan dua tali kawat baja untuk memastikan bahwa tegangan tali kawat baja kiri dan kanan seimbang dan pekerjaan lebih aman.
Perangkat penggerak mekanisme luffing digerakkan secara mekanis oleh konversi frekuensi dan pengaturan kecepatan untuk secara akurat mengontrol variasi amplitudo, untuk mengontrol perubahan jumlah reklamasi.Untuk memastikan keamanan dan pemosisian mekanisme pitching yang akurat dan andal, perangkat penggerak mengadopsi sistem pengereman ganda









































5. Penari ulang scraper

(1) Scraper reclaimer mengadopsi sproket untuk menggerakkan rantai roller, dan kemudian rantai roller mendorong scraper untuk merebut kembali.Metode ini memiliki traksi besar, resistansi linier kecil, dan daya tahan.Ini adalah metode reklamasi yang mengintegrasikan reklamasi dan transportasi.
(2) Pengikis dipasang pada mekanisme rantai ganda, dan sproket digerakkan oleh motor di bagian belakang untuk gerakan melingkar.Pengikis menggores bahan di bagian bawah penumpuk ke dalam corong berbentuk kerucut di bagian bawah kolom raja.
(3) Pengikis mengadopsi struktur pelat terlipat dengan kemiringan penerusan di kedua sisi, yang dilas oleh pelat baja dan memiliki kekuatan dan kekakuan yang cukup.Ada gesekan gigi di kedua sisi scraper.Struktur ini dapat memotong material secara lateral paling efektif, dan pengikis tidak menempel pada material dan tidak memiliki pengembalian.Tubuh scraper dan rantai roller dihubungkan dengan baut berkekuatan tinggi, yang nyaman untuk perawatan dan pembongkaran.Rantai dapat dibagi menjadi rantai built-in dan rantai eksternal sesuai dengan posisi penempatan roller.Dibandingkan dengan rantai bawaan, rantai eksternal memiliki keunggulan kebisingan rendah dan bebas perawatan
(4) Perangkat penggerak scraper terdiri dari motor, peredam, kopling hidrolik, dll. Perangkat penggerak tahan benturan dan nyaman untuk perawatan.Perangkat penggerak dilengkapi dengan pengaman ganda listrik dan perlindungan kelebihan beban dan dilengkapi dengan perangkat peredam kejut yang baik.
(5) Perangkat penegang scraper reclaimer diatur pada sproket kepala.Perangkat penegang adalah penegang hidrolik, dengan tegangan konstan dan pengoperasian serta penyesuaian yang mudah.



























































6. Aplikasi

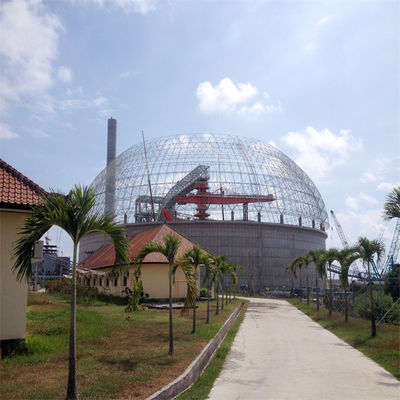

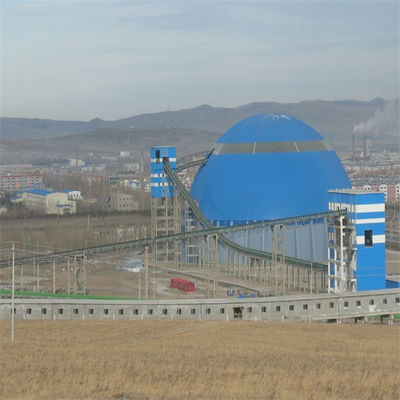

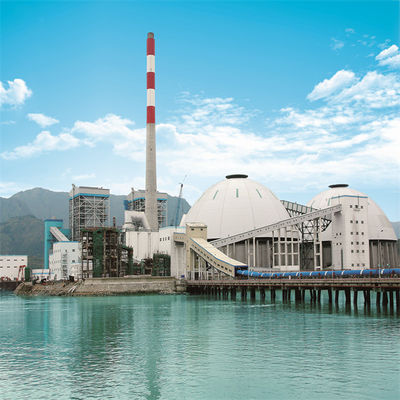

Kasus 1

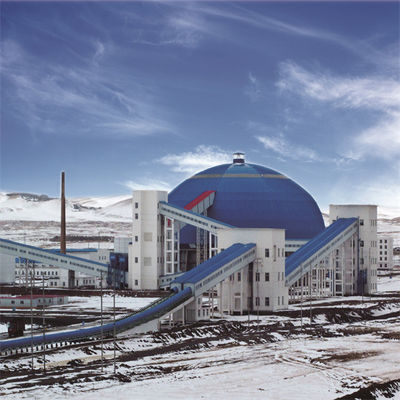

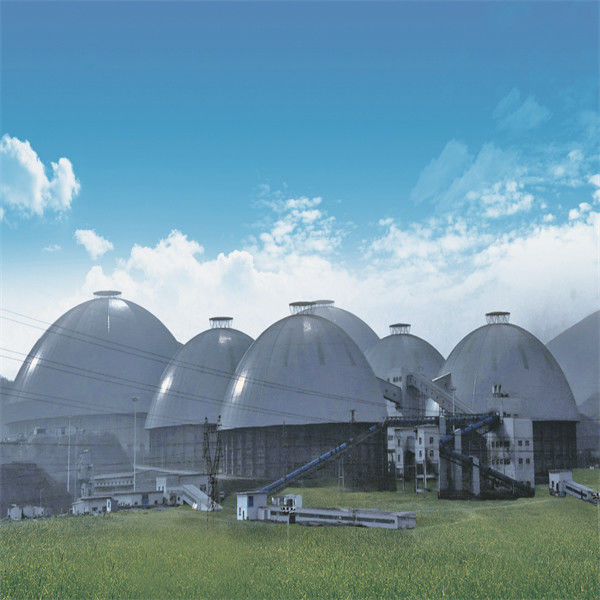

Kasus2
