3000t / H Kapasitas Stockyard Stacker Dan Reclaimer Untuk Pembangkit Listrik Tenaga Batubara

Deskripsi Produk

Stacker dan reclaimer stockyard berkapasitas 800t/h untuk pembangkit listrik tenaga batubara

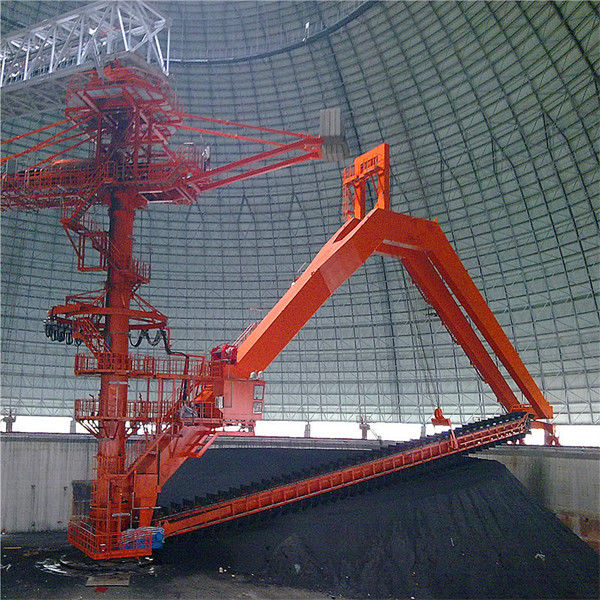

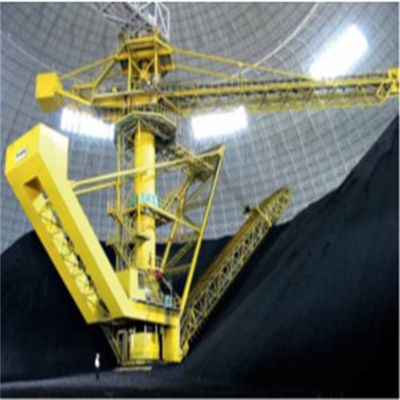

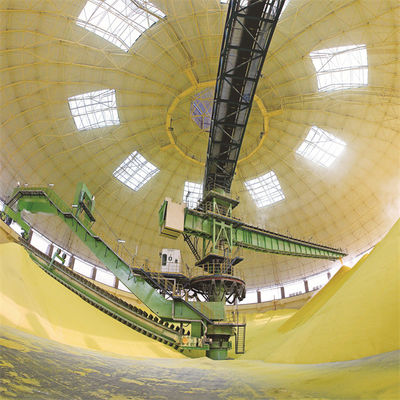

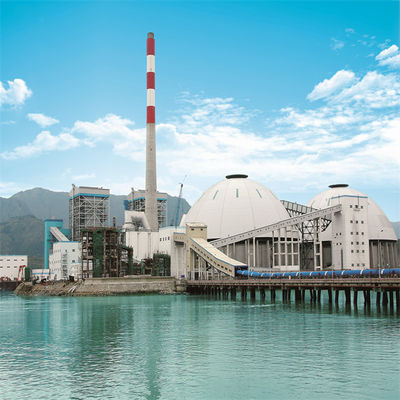

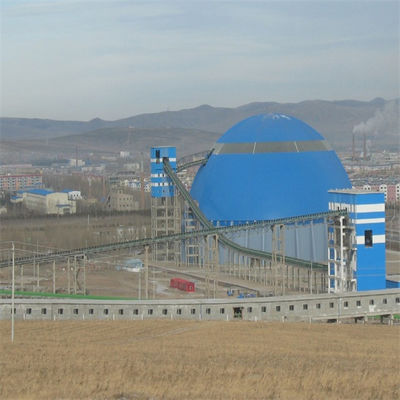

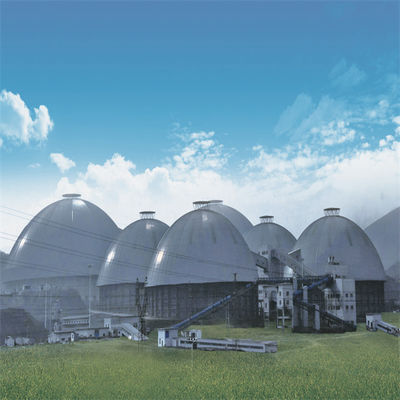

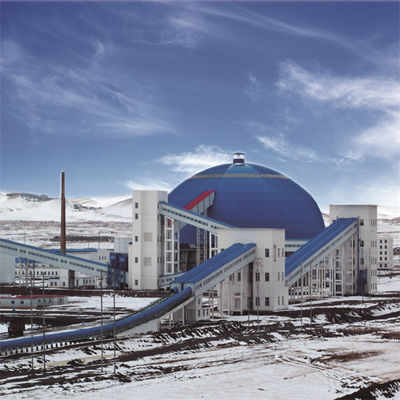

Scraper stacker dan reclaimer tipe gantry melingkar terutama digunakan dalam bahan bangunan, batu bara, metalurgi, tenaga listrik, pelabuhan dan industri lainnya, dan sebagian besar digunakan untuk menumpuk batu kapur atau batu bara dan bahan curah lainnya.Kantilever penumpuk dilengkapi dengan konveyor sabuk, yang melewati atap kisi struktur baja dari gudang penyimpanan melingkar dari konveyor sabuk pada trestle, dan bahan masukan menyelesaikan penumpukan kerucut cincin melalui konveyor sabuk pada kantilever penumpuk;Reclaimer menyelesaikan pekerjaan reklamasi melalui tiga proses linkinge: sistem perjalanan, sistem luffing dan sistem scraper.Scraper reclaimer menggores material ke dalam hopper berbentuk kerucut di bawah kolom tengah di sepanjang kemiringan tumpukan, dan mengeluarkan material melalui pengumpan bergetar dan konveyor sabuk bawah tanah.































Fitur

produk	Stacker dan Reclaimer
lukisan	Jotun
warna	merah
kapasitas	800 ton/jam
karakter	tugas berat
keuntungan	desain yang kuat
keuntungan	perawatan yang rendah
penanganan bahan	batu bara atau batu kapur

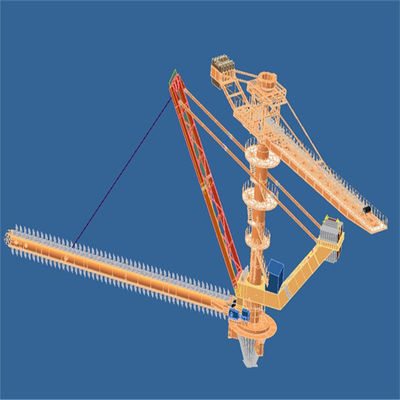

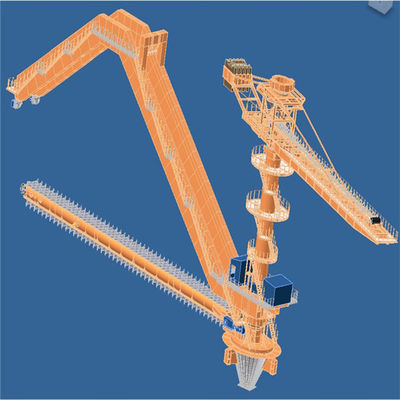

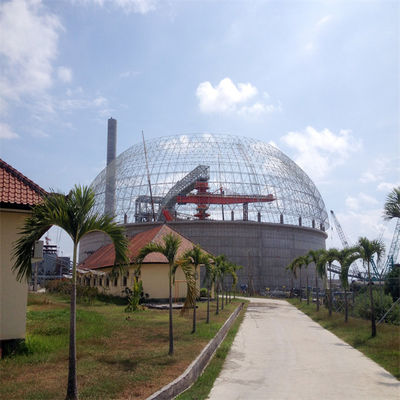

Komponen utama stacker dan reclaimer melingkar

1. Susun struktur baja, konveyor sabuk kantilever

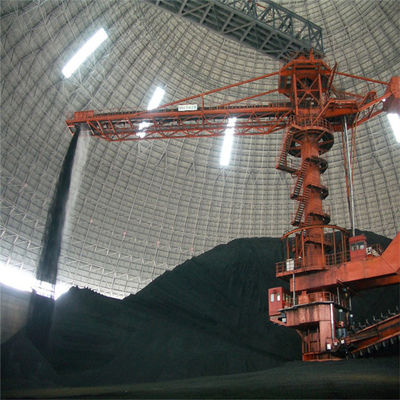

Penumpuk kantilever mengambil kolom tengah sebagai pusat, salah satu ujungnya adalah konveyor sabuk dengan struktur baja kantilever, dan ujung lainnya adalah kotak penyeimbang.Bagian tengah slewing slewing dihubungkan dengan kolom tengah dengan bantalan slewing, dan stacker dapat berputar dengan menghubungkan pinion pada driver slewing dengan roda gigi di kolom tengah.Bahan yang masuk ke tempat penyimpanan melingkar diturunkan di kepala konveyor sabuk kantilever dan langsung ditumpuk ke tempat penyimpanan.Penumpuk berputar pada sudut tertentu untuk penumpukan lereng sampai ditumpuk menjadi tumpukan melingkar.

Ada dua tipe struktural utama penumpuk kantilever, tipe tetap kantilever dan tipe luffing kantilever.

Perbandingan dua jenis stacker :

(1) Keuntungan dari stacker tetap adalah struktur sederhana dan biaya rendah.Kerugiannya adalah ketika bagian bawah stacker tidak ditumpuk atau tumpukan material rendah, perbedaannya sangat besar, dan debu di stockyard lebih parah (bahkan dengan sistem semprot).

(2) Penumpuk luffing menggunakan silinder hidrolik untuk menaikkan atau menurunkan kantilever.Keunggulannya adalah cantilever dapat naik turun sesuai dengan tinggi susun untuk mengurangi jatuhnya material dan menghindari debu beterbangan.Selain itu, dapat mengurangi ketinggian kolom tengah dan mengurangi biaya.Kerugiannya adalah strukturnya lebih kompleks.































2.King kolom dan mekanisme slewing stacker melingkar dan reclaimer

(1) Kolom raja penumpuk reclaimer terletak di tengah tempat penyimpanan melingkar.Ini adalah komponen penting dari stacker reclaimer.Tidak hanya menanggung beban komponen utama dan trestle input, tetapi juga merupakan pusat pemasangan komponen.Oleh karena itu, persyaratan proses pembuatan dan pemasangannya sangat tinggi.Itu terbuat dari pelat baja yang digulung menjadi bentuk silinder dan dilas dan dirakit.Model utilitas dilengkapi dengan struktur baja susun, bantalan gelinding untuk bagian putar susun, dan seret kabel yang menghubungkan berbagai komponen peralatan
(2) Bagian atas kolom raja adalah bagian putar susun, bagian atas yang terhubung dengan trestle konveyor sabuk memasuki stockyard melingkar melalui bantalan putar dan berfungsi sebagai titik dukungan untuk beban trestle, dan bagian bawah terhubung dengan kolom tengah melalui bantalan putar.
(3) Untuk memungkinkan perangkat bantalan slewing menanggung gaya vertikal yang besar, gaya horizontal dan momen guling, jenis penyangga bantalan slewing diadopsi.Bantalan putar dilindungi oleh penutup debu.Strukturnya dapat beradaptasi dengan lingkungan kerja yang keras dan memiliki fungsi pencegahan debu, pencegahan perendaman air, pengisian bahan bakar, pembersihan dan pemeliharaan.































































3. Penumpuk gantry

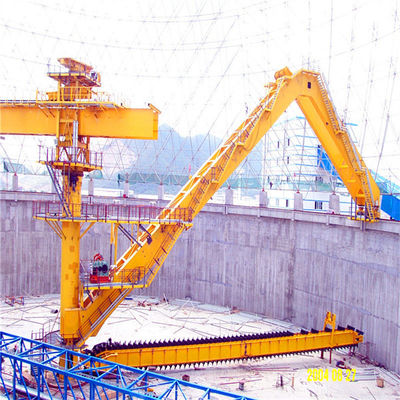

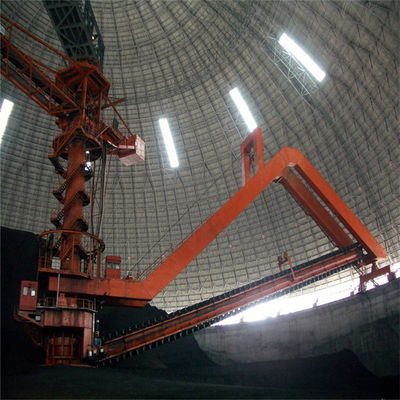

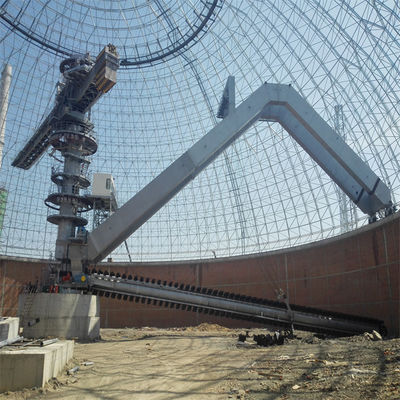

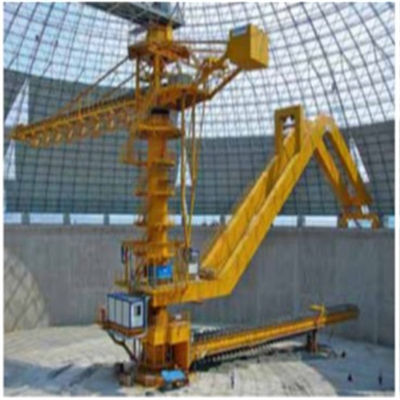

Reclaimer scraper gantry terutama terdiri dari gantry, mekanisme perjalanan, mekanisme luffing reklamasi dan reclaimer scraper.Gantry adalah komponen utama dari dukungan rotasi, luffing dan beban dari scraper reclaimer.Scraper reclaimer diatur di bawah gantry.Mekanisme luffing mengadopsi jenis winch mekanis, dan salah satu ujung gantry dihubungkan dengan kolom tengah dengan bantalan rol, Ujung lainnya didukung pada jalur melingkar di bagian atas dinding penahan stockyard, dan rotasi reclaimer adalah didorong oleh roda perjalanan di trek melingkar.Reclaimer gantry memiliki struktur yang kuat, dan sebagian besar berat gantry ditanggung oleh dinding penahan, yang secara signifikan meningkatkan status tegangan kolom tengah dan membuat operasi lebih andal .
Mekanisme perjalanan terdiri dari kelompok roda penggerak, sistem deteksi dan kontrol listrik perjalanan, dan sistem pelumasan.Mempertimbangkan persyaratan gerakan dua arah gantry ayun di bawah kondisi yang paling tidak menguntungkan, dua roda berjalan digunakan sebagai roda penggerak.Set roda digerakkan secara mekanis oleh pengaturan kecepatan frekuensi variabel.Pengaturan kecepatan stepless dari kecepatan travel kerja dan kecepatan travel non-kerja (untuk memastikan operasi normal dan aman dari reclaimer stacker melingkar, atur kecepatan lambat dan cepat masing-masing sesuai dengan kondisi operasi di tempat, yaitu kecepatan travel kerja dan travel non-kerja kecepatan).Untuk memastikan bahwa tekanan gantry masuk akal dan tekanan roda dari setiap kelompok roda di bawah gantry adalah sama, gantry berengsel dengan dua kelompok roda, dan setiap titik engsel mengadopsi melalui tipe poros.Selain itu, bantalan sambungan digunakan pada sambungan antara gantry dan struktur berjalan untuk memastikan gantry dapat secara otomatis beradaptasi dengan perubahan lintasan.Pelumasan setiap bantalan pendukung dan poros engsel dari mekanisme perjalanan mengadopsi pelumasan terpusat gemuk.















































































4. Mekanisme luffing reclaimer:
Mekanisme luffing terdiri dari perangkat penggerak, rakitan drum, tali kawat baja ganda dan sistem deteksi dan kontrol listrik pitching.Operasi luffing scraper reclaimer diselesaikan melalui mekanisme pitching, sehingga mencapai tujuan reclaiming berlapis.
Mekanisme luffing menggunakan tali kawat baja ganda berliku tunggal, dan mekanisme keseimbangan diadopsi di persimpangan dua tali kawat baja untuk memastikan bahwa tegangan tali kawat baja kiri dan kanan seimbang dan pekerjaan lebih aman.
Perangkat penggerak mekanisme luffing secara mekanis digerakkan oleh konversi frekuensi dan pengaturan kecepatan untuk secara akurat mengontrol variasi amplitudo, sehingga dapat mengontrol perubahan jumlah reklamasi.Untuk memastikan keamanan dan penentuan posisi mekanisme pitching yang akurat dan andal, perangkat penggerak mengadopsi sistem pengereman ganda
