Sistem Penumpukan Dan Reklamasi Stockyard Melingkar Untuk Pembangkit Listrik Tenaga Batubara

Deskripsi Produk

Sistem penumpukan dan reklamasi stockyard melingkar untuk pembangkit listrik tenaga batu bara



pengantar

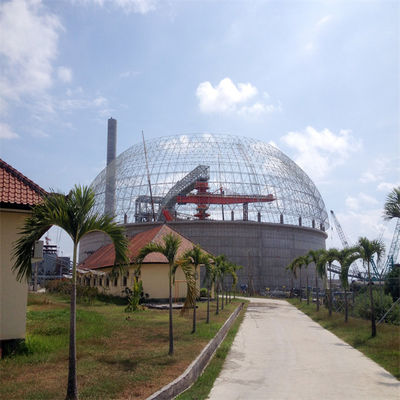

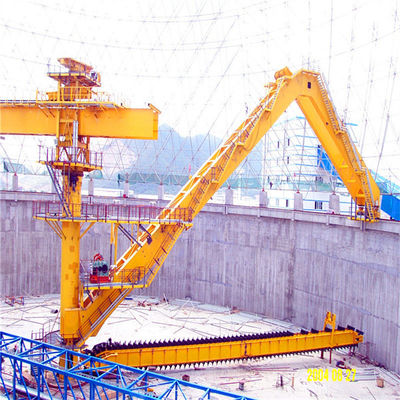

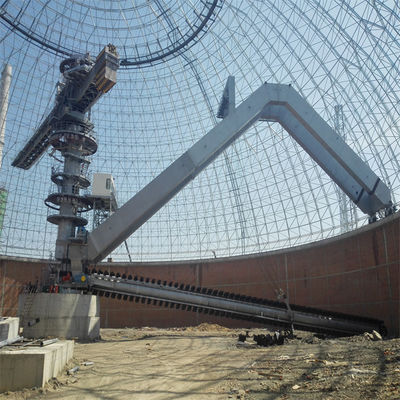

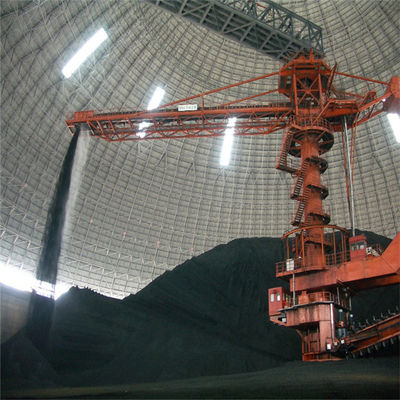

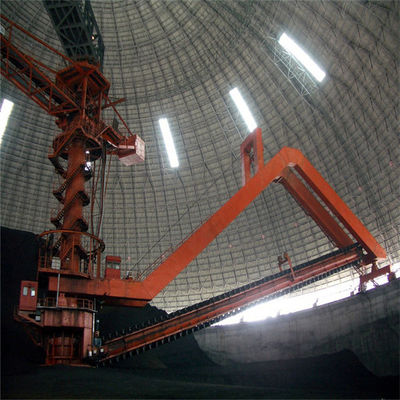

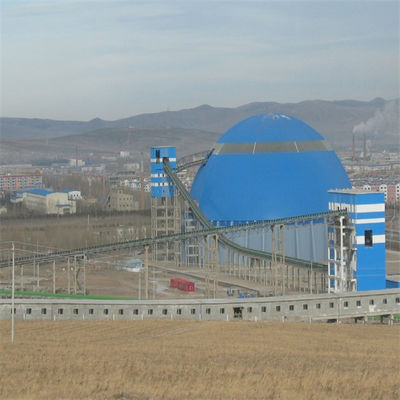

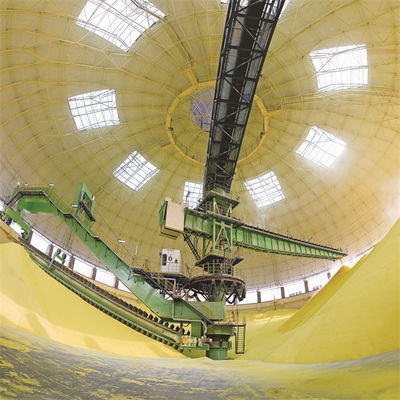

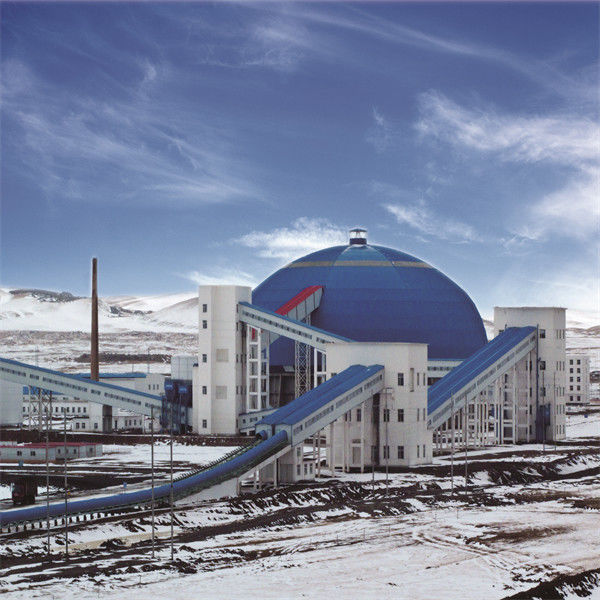

Circular gantry scraper stacker dan reclaimer terutama digunakan dalam bahan bangunan, batu bara, metalurgi, tenaga listrik, pelabuhan, dan industri lainnya, dan sebagian besar digunakan untuk menumpuk batu kapur atau batu bara dan bahan curah lainnya.Kantilever penumpuk dilengkapi dengan konveyor sabuk, yang melewati atap kisi struktur baja dari gudang penyimpanan melingkar dari konveyor sabuk pada trestle, dan bahan masukan menyelesaikan penumpukan kerucut cincin melalui konveyor sabuk pada kantilever penumpuk;Reclaimer menyelesaikan pekerjaan reklamasi melalui tiga proses yang menghubungkan: sistem perjalanan, sistem luffing, dan sistem scraper.Scraper reclaimer menggores material ke dalam hopper berbentuk kerucut di bawah kolom tengah di sepanjang kemiringan tumpukan dan mengeluarkan material melalui pengumpan bergetar dan konveyor sabuk bawah tanah.































Fitur



proyek	peralatan susun dan reklamasi
lukisan	HEMPEL
warna	oleh pengguna
kapasitas	1800 ton/jam
karakter	tugas berat
keuntungan	perawatan yang rendah
keuntungan	biaya rendah
aplikasi	penanganan batubara





Komponen utama stacker dan reclaimer melingkar

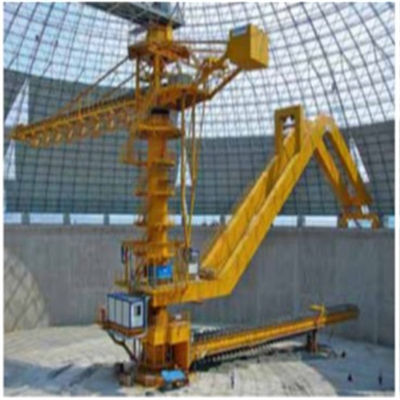

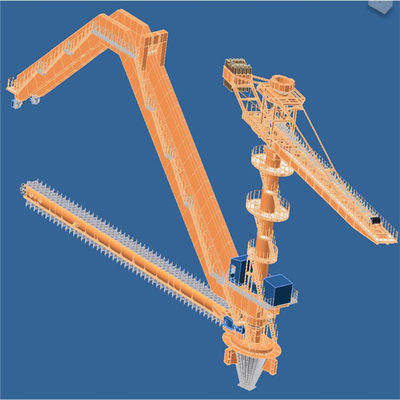

1. Susun struktur baja, konveyor sabuk kantilever

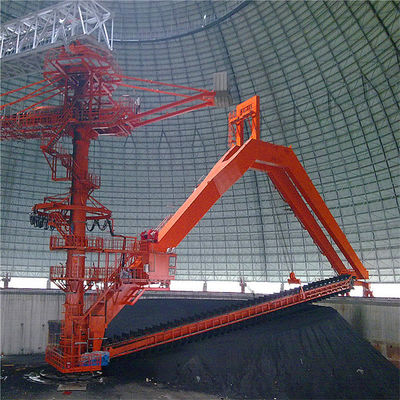

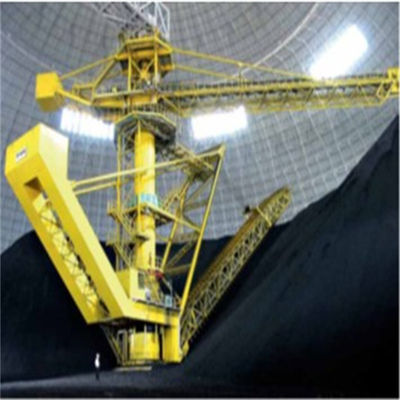

Penumpuk kantilever mengambil kolom tengah sebagai pusat, salah satu ujungnya adalah konveyor sabuk dengan struktur baja kantilever, dan ujung lainnya adalah kotak penyeimbang.Bagian tengah slewing slewing dihubungkan dengan kolom tengah dengan bantalan slewing, dan stacker dapat berputar dengan menghubungkan pinion pada driver slewing dengan roda gigi di kolom tengah.Bahan-bahan yang masuk ke tempat penyimpanan melingkar diturunkan di kepala konveyor sabuk kantilever dan langsung ditumpuk ke tempat penyimpanan.Penumpuk berputar pada sudut tertentu untuk penumpukan lereng sampai ditumpuk menjadi tumpukan melingkar.

Ada dua tipe struktural utama penumpuk kantilever, tipe tetap kantilever dan tipe luffing kantilever.

Perbandingan dua jenis stacker:

(1) Keuntungan dari stacker tetap adalah struktur sederhana dan biaya rendah.Kerugiannya adalah ketika bagian bawah stacker tidak ditumpuk atau tumpukan material rendah, perbedaannya sangat besar, dan debu di stockyard lebih parah (bahkan dengan sistem semprot).

(2) Penumpuk luffing menggunakan silinder hidrolik untuk menaikkan atau menurunkan kantilever.Keunggulannya adalah cantilever dapat naik turun sesuai dengan tinggi susun untuk mengurangi jatuh material dan menghindari debu beterbangan.Selain itu, dapat mengurangi ketinggian kolom tengah dan mengurangi biaya.Kerugiannya adalah strukturnya lebih kompleks.



























































2. Kolom raja dan mekanisme slewing dari stacker dan reclaimer melingkar



(1) Kolom raja dari stacker reclaimer terletak di tengah tempat penyimpanan melingkar.Ini adalah komponen penting dari stacker reclaimer.Tidak hanya menanggung beban komponen utama dan trestle input, tetapi juga merupakan pusat pemasangan komponen.Oleh karena itu, persyaratan proses pembuatan dan pemasangannya sangat tinggi.Itu terbuat dari pelat baja yang digulung menjadi bentuk silinder dan dilas dan dirakit.Model utilitas dilengkapi dengan struktur baja susun, bantalan gelinding untuk bagian putar susun, dan seret kabel yang menghubungkan berbagai komponen peralatan
(2) Bagian atas kolom raja adalah bagian putar susun, bagian atasnya dihubungkan dengan trestle conveyor belt yang memasuki stockyard melingkar melalui bantalan putar dan berfungsi sebagai titik dukungan untuk beban trestle, dan bagian bawah terhubung dengan kolom tengah melalui bantalan putar.
(3) Untuk memungkinkan perangkat bantalan slewing menanggung gaya vertikal besar, gaya horizontal, dan momen guling, jenis penyangga bantalan slewing diadopsi.Bantalan putar dilindungi oleh penutup debu.Strukturnya dapat beradaptasi dengan lingkungan kerja yang keras dan memiliki fungsi pencegahan debu, pencegahan perendaman air, pengisian bahan bakar, pembersihan, dan pemeliharaan.



3. Mekanisme luffing reclaimer:
Mekanisme luffing terdiri dari perangkat penggerak, rakitan drum, tali kawat baja ganda, dan sistem deteksi dan kontrol listrik pitching.Operasi luffing dari scraper reclaimer diselesaikan melalui mekanisme pitching, untuk mencapai tujuan reclaiming berlapis.
Mekanisme luffing menggunakan tali kawat baja ganda berliku tunggal, dan mekanisme keseimbangan diadopsi di persimpangan dua tali kawat baja untuk memastikan bahwa tegangan tali kawat baja kiri dan kanan seimbang dan pekerjaan lebih aman.
Perangkat penggerak mekanisme luffing digerakkan secara mekanis oleh konversi frekuensi dan pengaturan kecepatan untuk secara akurat mengontrol variasi amplitudo, untuk mengontrol perubahan jumlah reklamasi.Untuk memastikan keamanan dan pemosisian mekanisme pitching yang akurat dan andal, perangkat penggerak mengadopsi sistem pengereman ganda



4. Sistem hidrolik

Sistem hidraulik stacker reclaimer terutama mencakup sistem hidraulik stacker luffing, sistem hidraulik pengencang rantai scraper, dan sistem hidraulik pengencangan manual konveyor sabuk
Sistem hidraulik kontrol luffing terdiri dari unit motor pompa utama, unit katup kontrol, silinder oli, rakitan tangki oli, aksesori hidraulik, dan pipa hidraulik.Pipa silinder luffing dilengkapi dengan katup pengaman pecah pipa dan kelompok katup pengaman.
Sistem hidrolik kontrol silinder penegang terdiri dari grup motor pompa, grup katup kontrol, akumulator, silinder oli, rakitan tangki oli, aksesori hidraulik, dan pipa hidraulik.Ketegangan silinder penegang dapat disesuaikan dengan katup pengurang tekanan yang sesuai.



5. Sistem pelumasan

Sistem pelumasan terpusat dari stacker reclaimer terdiri dari mekanisme stacker, mekanisme reclaimer, mekanisme sproket pengangkut scraper (rantai built-in), dan mekanisme open-gear.
Titik pelumasan mekanisme penumpukan: bantalan besar slewing atas dan bawah, titik engsel silinder oli, titik engsel lengan susun, dan bantalan drum.Metode pelumasan: sistem pelumasan terpusat garis ganda otomatis / progresif, dengan kontrol PLC.
Titik pelumasan mekanisme reklamasi: bantalan besar putar bawah, blok katrol luffing dari lengan reklamasi, mekanisme perjalanan, dll.
Metode pelumasan: sistem pelumasan terpusat garis ganda otomatis / progresif, dengan kontrol PLC.
Sistem pelumasan penjatuhan oli dari sproket pengangkut pengikis terdiri dari tangki oli, sakelar level cairan, sakelar elektromagnetik, katup pengatur penjatuhan oli, dan aksesori pipa, yang terutama mewujudkan pelumasan oli dari rantai pengangkut pengikis di kedua sisi.
Metode pelumasan: pelumasan tetesan oli otomatis, jumlah tetesan oli yang dapat disesuaikan, dan kontrol PLC
Mode pelumasan roda gigi terbuka putar: pelumasan tetesan oli otomatis, dan jumlah pelumasan dikendalikan oleh PLC.

















































































6. Sistem kontrol debu semprotan air

Sistem pengontrol debu semprotan air pada stacker reclaimer terdiri dari pompa booster, pipa, filter, katup manual, katup listrik, katup periksa, katup pembuangan otomatis, pengukur tekanan, pengukur aliran, pengukur ketinggian air, dan grup nosel semprot.
Adapun posisi dan fungsi dari nozzle group adalah sebagai berikut :
Di sekitar bagian luar hopper bawah di kepala konveyor sabuk susun lengan, grup nosel menyemprotkan air untuk membentuk tirai air payung untuk mengontrol debu yang dihasilkan dengan menumpuk di semprotan.
2) Penerimaan material dari konveyor sabuk susun kantilever terlampir dalam saluran pemandu.Semprotkan air pada grup nosel untuk mengontrol debu di saluran pemandu tertutup.
3) Sistem semprotan bantu: terutama terdiri dari dua penyemprot jarak jauh, yang dipasang di kolom tengah penumpuk reclaimer.Kepala lengan penumpuk tambahan dapat secara efektif menekan debu di tempat penyimpanan.
