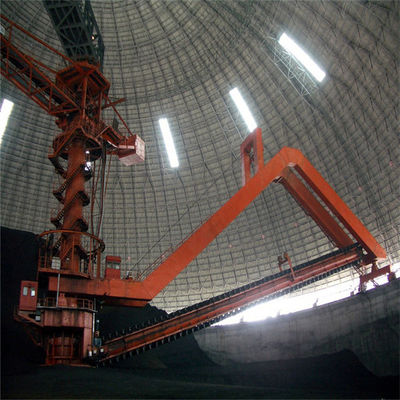

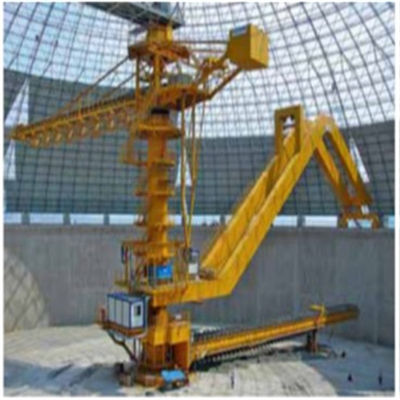

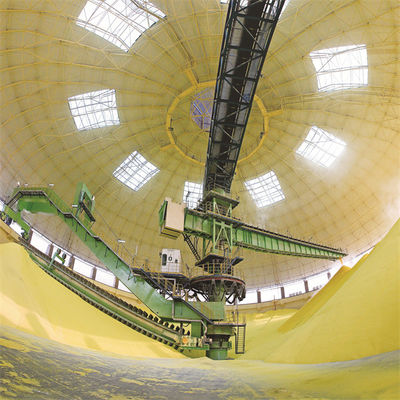

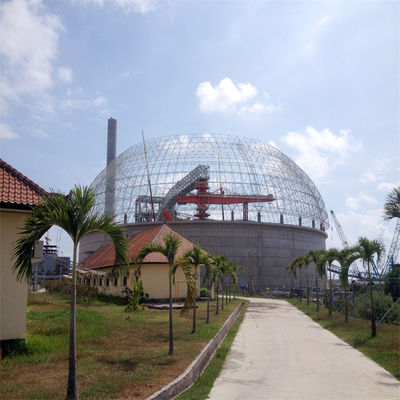

Sistem Penumpukan Dan Reklamasi Jenis Jembatan Untuk Penanganan Batubara Circular Stockyard

Deskripsi Produk

Sistem susun dan reklamasi tipe jembatan untuk penanganan batubara

Circular gantry scraper stacker dan reclaimer terutama digunakan dalam bahan bangunan, batu bara, metalurgi, tenaga listrik, pelabuhan, dan industri lainnya, dan sebagian besar digunakan untuk menumpuk batu kapur atau batu bara dan bahan curah lainnya.Kantilever penumpuk dilengkapi dengan konveyor sabuk, yang melewati atap kisi struktur baja dari gudang penyimpanan melingkar dari konveyor sabuk pada trestle, dan bahan masukan menyelesaikan penumpukan kerucut cincin melalui konveyor sabuk pada kantilever penumpuk;Reclaimer menyelesaikan pekerjaan reklamasi melalui tiga proses yang menghubungkan: sistem perjalanan, sistem luffing, dan sistem scraper.Scraper reclaimer menggores material ke dalam hopper berbentuk kerucut di bawah kolom tengah di sepanjang kemiringan tumpukan dan mengeluarkan material melalui pengumpan bergetar dan konveyor sabuk bawah tanah.

Fitur

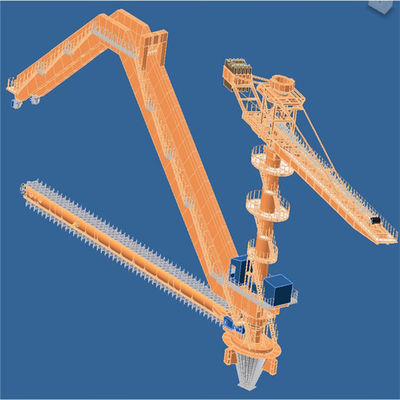

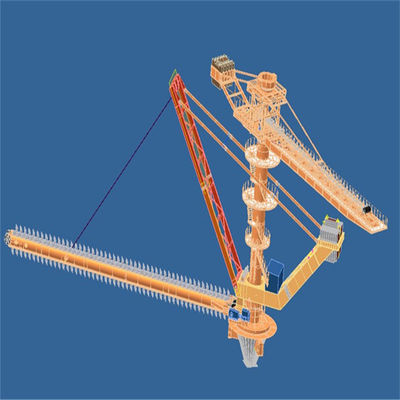

Komponen utama stacker dan reclaimer melingkar

1. Susun struktur baja, konveyor sabuk kantilever

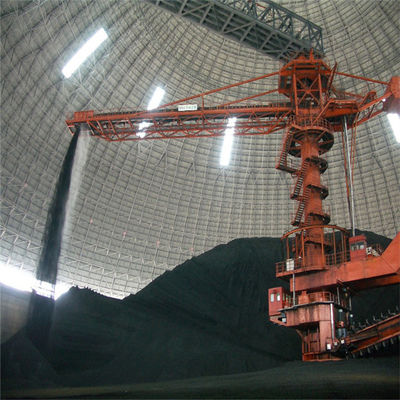

Penumpuk kantilever mengambil kolom tengah sebagai pusat, salah satu ujungnya adalah konveyor sabuk dengan struktur baja kantilever, dan ujung lainnya adalah kotak penyeimbang.Bagian tengah slewing slewing dihubungkan dengan kolom tengah dengan bantalan slewing, dan stacker dapat berputar dengan menghubungkan pinion pada driver slewing dengan roda gigi di kolom tengah.Bahan-bahan yang masuk ke tempat penyimpanan melingkar diturunkan di kepala konveyor sabuk kantilever dan langsung ditumpuk ke tempat penyimpanan.Penumpuk berputar pada sudut tertentu untuk penumpukan lereng sampai ditumpuk menjadi tumpukan melingkar.

Ada dua tipe struktural utama penumpuk kantilever, tipe tetap kantilever dan tipe luffing kantilever.

Perbandingan dua jenis stacker:

(1) Keuntungan dari stacker tetap adalah struktur sederhana dan biaya rendah.Kerugiannya adalah ketika bagian bawah stacker tidak ditumpuk atau tumpukan material rendah, perbedaannya sangat besar, dan debu di stockyard lebih parah (bahkan dengan sistem semprot).

(2) Penumpuk luffing menggunakan silinder hidrolik untuk menaikkan atau menurunkan kantilever.Keunggulannya adalah cantilever dapat naik turun sesuai dengan tinggi susun untuk mengurangi jatuh material dan menghindari debu beterbangan.Selain itu, dapat mengurangi ketinggian kolom tengah dan mengurangi biaya.Kerugiannya adalah strukturnya lebih kompleks.

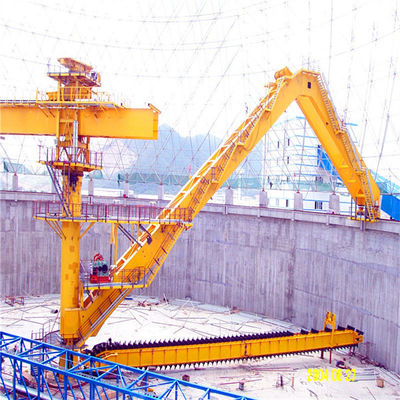

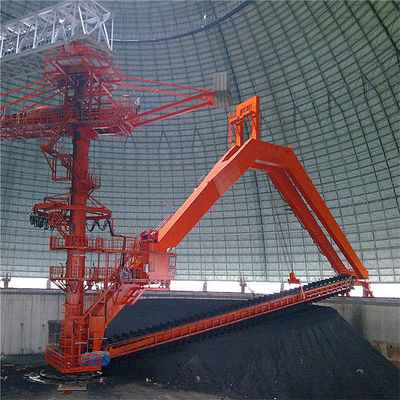

2. Penumpuk gantry

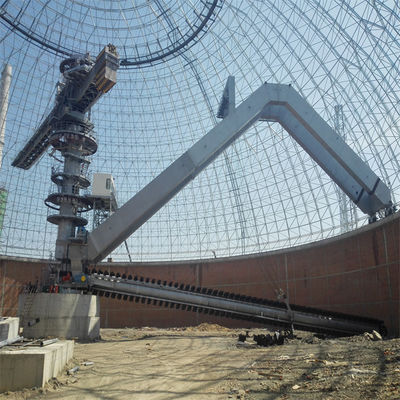

Reclaimer scraper gantry terutama terdiri dari gantry, mekanisme perjalanan, mekanisme luffing reklamasi, dan reclaimer scraper.Gantry adalah komponen utama dari rotasi, luffing, dan dukungan beban dari scraper reclaimer.Scraper reclaimer diatur di bawah gantry.Mekanisme luffing mengadopsi tipe winch mekanis, dan salah satu ujung gantry dihubungkan dengan kolom tengah oleh bantalan rol, Ujung lainnya didukung pada lintasan melingkar di bagian atas dinding penahan stockyard, dan rotasi reclaimer digerakkan oleh roda perjalanan di jalur melingkar.Reclaimer gantry memiliki struktur yang kuat, dan sebagian besar berat gantry ditanggung oleh dinding penahan, yang secara signifikan meningkatkan status tegangan kolom tengah dan membuat operasi lebih andal.
Mekanisme perjalanan terdiri dari kelompok roda penggerak, sistem deteksi dan kontrol listrik perjalanan, dan sistem pelumasan.Mempertimbangkan persyaratan gerakan dua arah dari gantry ayun di bawah kondisi yang paling tidak menguntungkan, dua roda berjalan digunakan sebagai roda penggerak.Wheelset digerakkan secara mekanis oleh pengaturan kecepatan frekuensi variabel.Pengaturan kecepatan stepless dari kecepatan travel kerja dan kecepatan travel nonworking (untuk memastikan operasi normal dan aman dari reclaimer stacker melingkar, atur kecepatan lambat dan cepat masing-masing sesuai dengan kondisi operasi di tempat, yaitu kecepatan travel kerja dan kecepatan travel nonworking).Untuk memastikan bahwa tekanan gantry masuk akal dan tekanan roda dari setiap kelompok roda di bawah gantry adalah sama, gantry berengsel dengan kelompok roda dua, dan setiap titik engsel mengadopsi tipe poros.Selain itu, bantalan sambungan digunakan pada sambungan antara gantry dan struktur berjalan untuk memastikan gantry dapat secara otomatis beradaptasi dengan perubahan lintasan.Pelumasan setiap bantalan pendukung dan poros engsel dari mekanisme perjalanan mengadopsi pelumasan terpusat gemuk.

3. pengikis

(1) Scraper reclaimer mengadopsi sproket untuk menggerakkan rantai roller, dan kemudian rantai roller mendorong scraper untuk merebut kembali.Metode ini memiliki traksi besar, resistansi linier kecil, dan daya tahan.Ini adalah metode reklamasi yang mengintegrasikan reklamasi dan transportasi.
(2) Pengikis dipasang pada mekanisme rantai ganda, dan sproket digerakkan oleh motor di bagian belakang untuk gerakan melingkar.Pengikis menggores bahan di bagian bawah penumpuk ke dalam corong berbentuk kerucut di bagian bawah kolom raja.
(3) Pengikis mengadopsi struktur pelat terlipat dengan kemiringan penerusan di kedua sisi, yang dilas oleh pelat baja dan memiliki kekuatan dan kekakuan yang cukup.Ada gesekan gigi di kedua sisi scraper.Struktur ini dapat memotong material secara lateral paling efektif, dan pengikis tidak menempel pada material dan tidak memiliki pengembalian.Tubuh scraper dan rantai roller dihubungkan dengan baut berkekuatan tinggi, yang nyaman untuk perawatan dan pembongkaran.Rantai dapat dibagi menjadi rantai built-in dan rantai eksternal sesuai dengan posisi penempatan roller.Dibandingkan dengan rantai bawaan, rantai eksternal memiliki keunggulan kebisingan rendah dan bebas perawatan
(4) Perangkat penggerak scraper terdiri dari motor, peredam, kopling hidrolik, dll. Perangkat penggerak tahan benturan dan nyaman untuk perawatan.Perangkat penggerak dilengkapi dengan pengaman ganda listrik dan perlindungan kelebihan beban dan dilengkapi dengan perangkat peredam kejut yang baik.
(5) Perangkat penegang scraper reclaimer diatur pada sproket kepala.Perangkat penegang adalah penegang hidrolik, dengan tegangan konstan dan pengoperasian serta penyesuaian yang mudah.

Aplikasi

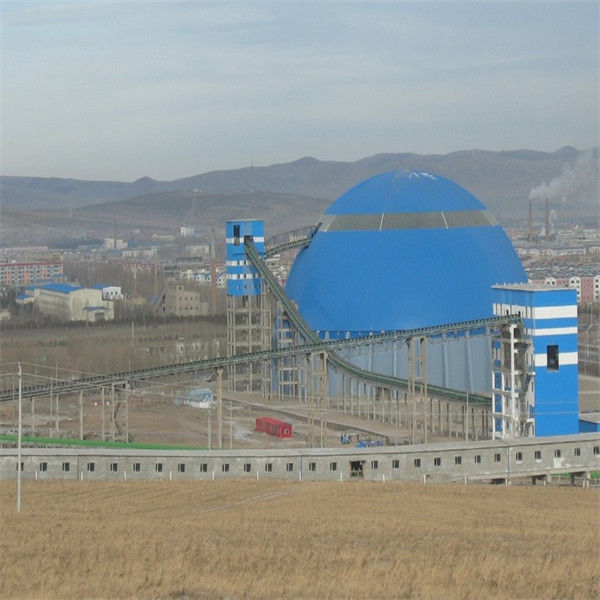

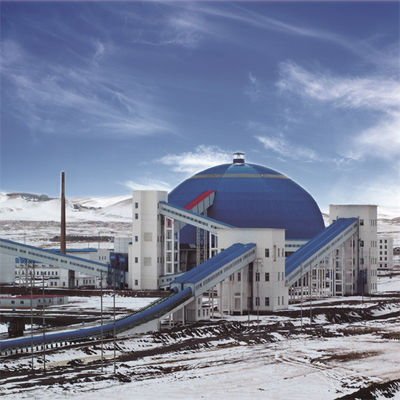

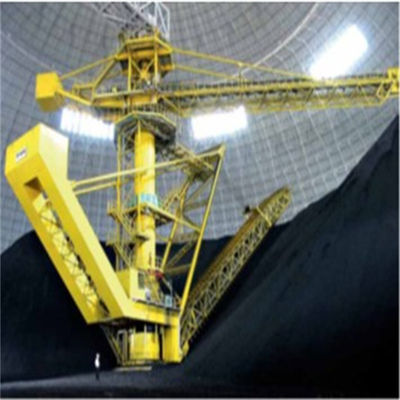

Kasus 1

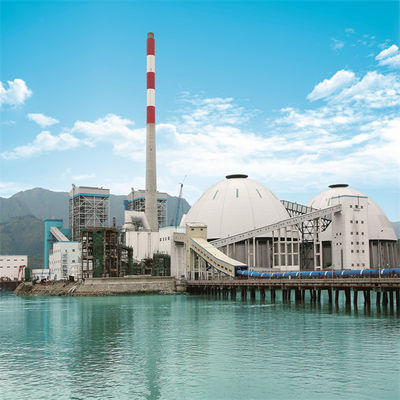

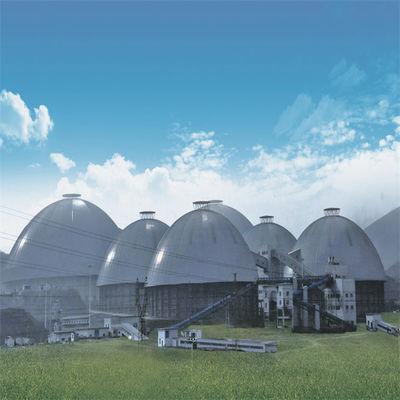

Kasus2
