Sistem Penumpukan Dan Reklamasi Tugas Berat Untuk Gudang Edaran

Deskripsi Produk

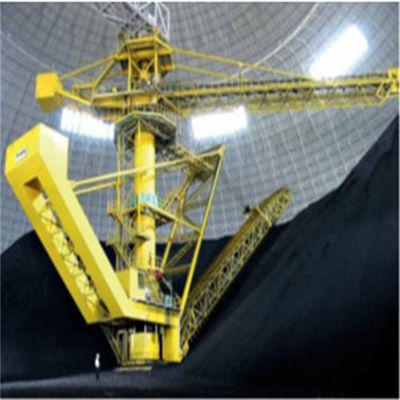

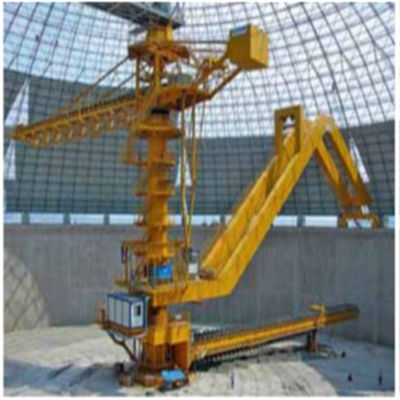

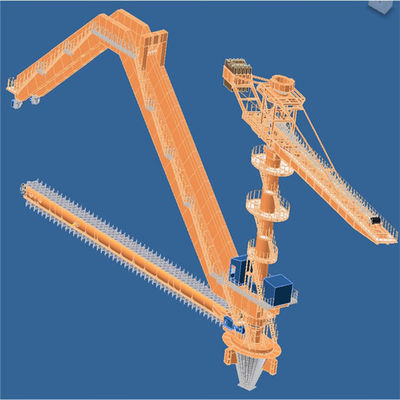

Sistem penumpukan dan reklamasi tugas berat untuk tempat penyimpanan melingkar

Circular gantry scraper stacker dan reclaimer terutama digunakan dalam bahan bangunan, batu bara, metalurgi, tenaga listrik, pelabuhan, dan industri lainnya, dan sebagian besar digunakan untuk menumpuk batu kapur atau batu bara dan bahan curah lainnya.Kantilever penumpuk dilengkapi dengan konveyor sabuk, yang melewati atap kisi struktur baja dari gudang penyimpanan melingkar dari konveyor sabuk pada trestle, dan bahan masukan menyelesaikan penumpukan kerucut cincin melalui konveyor sabuk pada kantilever penumpuk;Reclaimer menyelesaikan pekerjaan reklamasi melalui tiga proses yang menghubungkan: sistem perjalanan, sistem luffing, dan sistem scraper.Scraper reclaimer menggores material ke dalam hopper berbentuk kerucut di bawah kolom tengah di sepanjang kemiringan tumpukan dan mengeluarkan material melalui pengumpan bergetar dan konveyor sabuk bawah tanah.

Fitur

Komponen utama stacker dan reclaimer melingkar

1. Susun struktur baja, konveyor sabuk kantilever

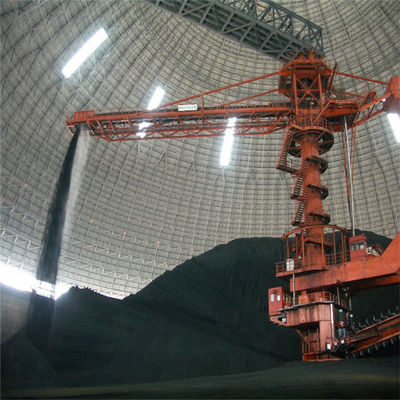

Penumpuk kantilever mengambil kolom tengah sebagai pusat, salah satu ujungnya adalah konveyor sabuk dengan struktur baja kantilever, dan ujung lainnya adalah kotak penyeimbang.Bagian tengah slewing slewing dihubungkan dengan kolom tengah dengan bantalan slewing, dan stacker dapat berputar dengan menghubungkan pinion pada driver slewing dengan roda gigi di kolom tengah.Bahan-bahan yang masuk ke tempat penyimpanan melingkar diturunkan di kepala konveyor sabuk kantilever dan langsung ditumpuk ke tempat penyimpanan.Penumpuk berputar pada sudut tertentu untuk penumpukan lereng sampai ditumpuk menjadi tumpukan melingkar.

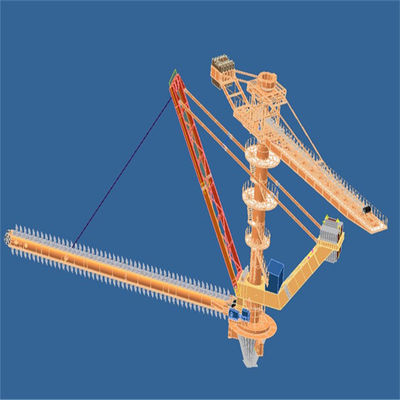

Ada dua tipe struktural utama penumpuk kantilever, tipe tetap kantilever dan tipe luffing kantilever.

Perbandingan dua jenis stacker:

2. Kolom raja dan mekanisme slewing dari stacker dan reclaimer melingkar

Kolom raja dari stacker reclaimer terletak di tengah stockyard melingkar.Ini adalah komponen penting dari stacker reclaimer.Tidak hanya menanggung beban komponen utama dan trestle input, tetapi juga merupakan pusat pemasangan komponen.Oleh karena itu, persyaratan proses pembuatan dan pemasangannya sangat tinggi.Itu terbuat dari pelat baja yang digulung menjadi bentuk silinder dan dilas dan dirakit.Model utilitas dilengkapi dengan struktur baja susun, bantalan gelinding untuk bagian putar susun, dan seret kabel yang menghubungkan berbagai komponen peralatan


3. Penumpuk gantry

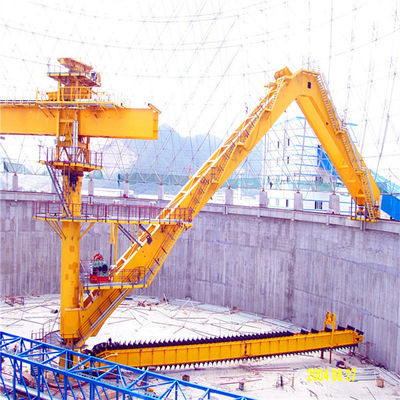

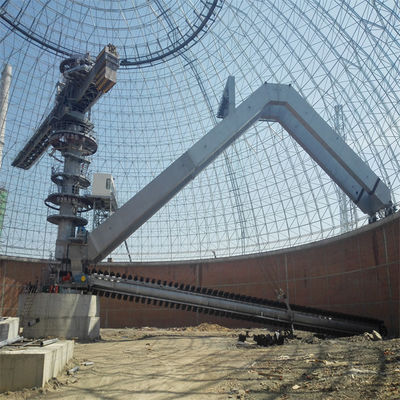

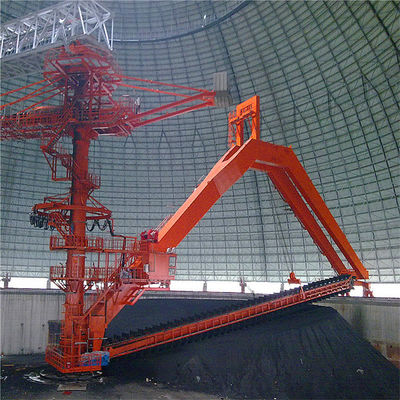

Reclaimer scraper gantry terutama terdiri dari gantry, mekanisme perjalanan, mekanisme luffing reklamasi, dan reclaimer scraper.Gantry adalah komponen utama dari rotasi, luffing, dan dukungan beban dari scraper reclaimer.Scraper reclaimer diatur di bawah gantry.Mekanisme luffing mengadopsi tipe winch mekanis, dan salah satu ujung gantry dihubungkan dengan kolom tengah oleh bantalan rol, Ujung lainnya didukung pada lintasan melingkar di bagian atas dinding penahan stockyard, dan rotasi reclaimer digerakkan oleh roda perjalanan di jalur melingkar.Reclaimer gantry memiliki struktur yang kuat, dan sebagian besar berat gantry ditanggung oleh dinding penahan, yang secara signifikan meningkatkan status tegangan kolom tengah dan membuat operasi lebih andal.


4. Mekanisme luffing reclaimer:
Mekanisme luffing terdiri dari perangkat penggerak, rakitan drum, tali kawat baja ganda, dan sistem deteksi dan kontrol listrik pitching.Operasi luffing dari scraper reclaimer diselesaikan melalui mekanisme pitching, untuk mencapai tujuan reclaiming berlapis.
Mekanisme luffing menggunakan tali kawat baja ganda berliku tunggal, dan mekanisme keseimbangan diadopsi di persimpangan dua tali kawat baja untuk memastikan bahwa tegangan tali kawat baja kiri dan kanan seimbang dan pekerjaan lebih aman.
Perangkat penggerak mekanisme luffing digerakkan secara mekanis oleh konversi frekuensi dan pengaturan kecepatan untuk secara akurat mengontrol variasi amplitudo, untuk mengontrol perubahan jumlah reklamasi.Untuk memastikan keamanan dan pemosisian mekanisme pitching yang akurat dan andal, perangkat penggerak mengadopsi sistem pengereman ganda

5. Penari ulang scraper

(1) Scraper reclaimer mengadopsi sproket untuk menggerakkan rantai roller, dan kemudian rantai roller mendorong scraper untuk merebut kembali.Metode ini memiliki traksi besar, resistansi linier kecil, dan daya tahan.Ini adalah metode reklamasi yang mengintegrasikan reklamasi dan transportasi.
(2) Pengikis dipasang pada mekanisme rantai ganda, dan sproket digerakkan oleh motor di bagian belakang untuk gerakan melingkar.Pengikis menggores bahan di bagian bawah penumpuk ke dalam corong berbentuk kerucut di bagian bawah kolom raja.


6. Sistem hidrolik

Sistem hidraulik stacker reclaimer terutama mencakup sistem hidraulik stacker luffing, sistem hidraulik pengencang rantai scraper, dan sistem hidraulik pengencangan manual konveyor sabuk
Sistem hidraulik kontrol luffing terdiri dari unit motor pompa utama, unit katup kontrol, silinder oli, rakitan tangki oli, aksesori hidraulik, dan pipa hidraulik.Pipa silinder luffing dilengkapi dengan katup pengaman pecah pipa dan kelompok katup pengaman.
Sistem hidrolik kontrol silinder penegang terdiri dari grup motor pompa, grup katup kontrol, akumulator, silinder oli, rakitan tangki oli, aksesori hidraulik, dan pipa hidraulik.Ketegangan silinder penegang dapat disesuaikan dengan katup pengurang tekanan yang sesuai.

aplikasi

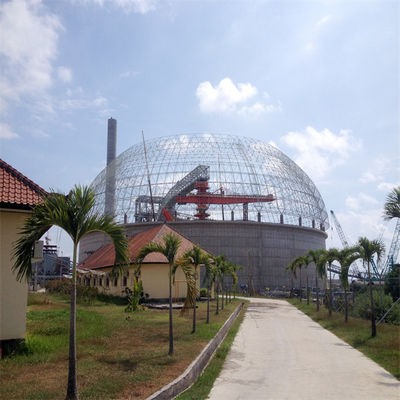

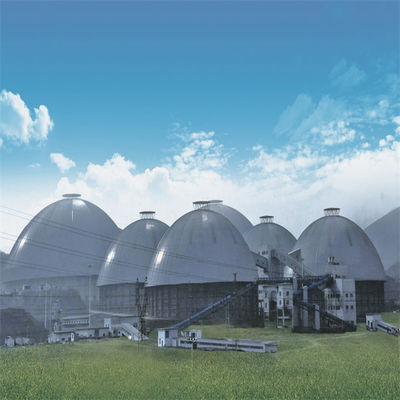

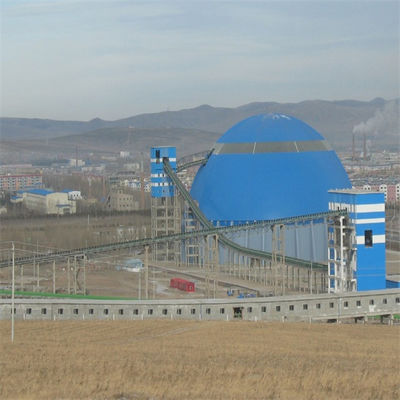

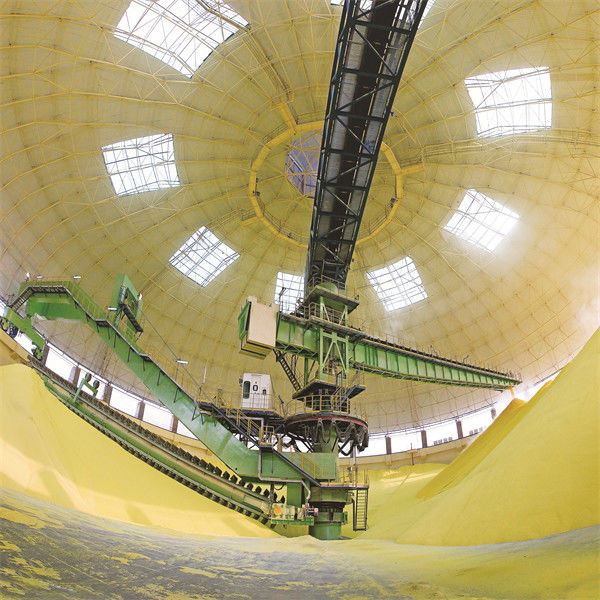

Kasus 1

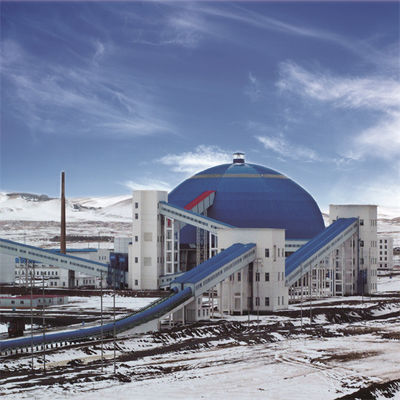

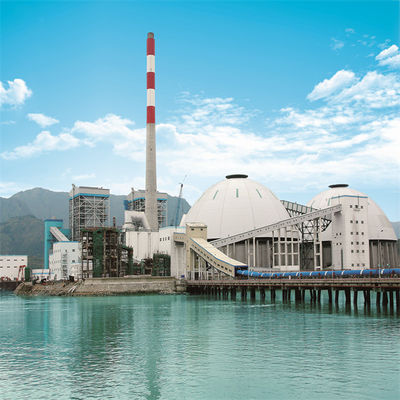

Kasus2
