 |
Mengangkat Peralatan Transportasi Mesin Roda Kemudi Bepergian
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | SSI |
| Sertifikasi: | manufacture certificate |
| Nomor model: | SSI-M |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1T |
|---|---|
| Harga: | US $2500-6000/ T |
| Kemasan rincian: | Kasus kayu atau telanjang |
| Waktu pengiriman: | 2 -4 bulan setelah menerima uang muka |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 20000 buah/tahun |
|
Informasi Detail |
|||
| Bahan: | CL60 | Proses: | mesin bubut CNC |
|---|---|---|---|
| karakter: | Tahan lama | Keuntungan: | kinerja tinggi |
| keuntungan: | biaya rendah | Produk: | roda baja untuk kereta api |
| Cahaya Tinggi: | Bagian Besar Mesin Bubut CNC,Roda Bepergian Mesin Bagian Besar,Roda Kemudi Baja Mesin Bubut CNC |
||
Deskripsi Produk

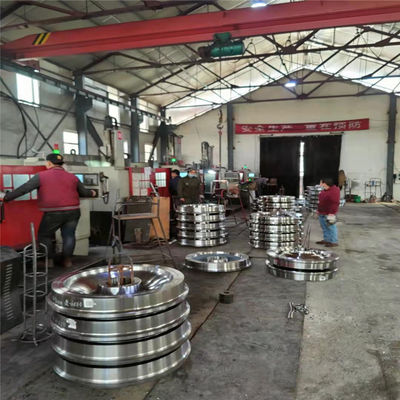

Alat Pengangkat dan Transportasi Roda Kemudi Bepergian Roda Machining
1. Bahannya CL60, dan komposisi kimia lelehnya harus memenuhi ketentuan TB / t2817.Status perlakuan panas roda adalah pendinginan keseluruhan dan perawatan temper setelah penempaan, dan tapak dan pelek dipadamkan + ditempa.Prinsip batch adalah roda dengan nomor tungku peleburan yang sama, model yang sama dan status perlakuan panas yang sama.Nilai kekerasan permukaan tapak dan pelek harus 300 ~ 380hb, kekerasan didistribusikan secara bertahap, dan kekerasan pada 20mm di bawah tapak tidak kurang dari 260hb.Setelah perlakuan panas, kekerasan permukaan setiap roda harus diuji secara seragam pada tiga titik pada tapak untuk memenuhi persyaratan gambar yang dikonfirmasi oleh kedua belah pihak.
2. Untuk memastikan kualitas produk, 100% ut NDT harus dilakukan untuk seluruh roda, dan 100% MT inspeksi harus dilakukan untuk tapak dan pelek roda.Metode dan hasil deteksi cacat harus memenuhi persyaratan kualitas kelas II JB / t5000.15-2007.
3. Pengujian unjuk kerja batang uji bahan baku harus dilakukan untuk setiap tungku bahan baku, dan hasil pengujiannya harus memenuhi ketentuan pada Tabel 1.
Tabel 1
| peregangan | menyerang | |||
|
ReH (N/mm2) |
RM (N/mm2) |
A5 (%) |
Z (%) |
KU2(J) (+20℃, kedalaman alur2mm) |
| 550 | 950 | 16 | 35 | Nilai rata-rata≥16 |
| Spesimen tarik suhu normal dengan d0 = 10mm dan l0 = 50mm harus digunakan | Spesimen dampak suhu normal kedalaman alur 2mm berbentuk U diadopsi | |||
| Metode pengujian GB / T 228 | Metode pengujian GB / T 229 | |||
| Jenis inklusi | Sistem yang bagus | Sistem kasar |
| A | 2,5 | 1,5 |
| B | 3.0 | 2.0 |
| C | 2,5 | 2.0 |
| D | 2,5 | 2.0 |
| A+B+C+D | 5.5 | |
